Wielofunkcyjne moduły interfejsu DAQ

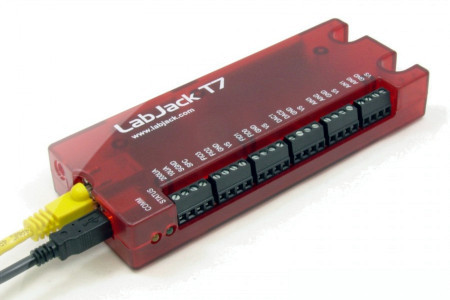

Moduł wejść i wyjść analogowych i cyfrowych LabJack T7 zawiera dokładne i wydajne przetworniki A/C i C/A z interfejsem USB i Ethernet, i przeznaczony jest do pracy w systemach pomiarowych. Moduł zawiera 16-bitowy przetwornik A/C o szybkości próbkowania 100 kS/s z wbudowanym buforem pamięci FIFO o wielkości maksymalnie 32764 bajtów. Przetwornik połączony jest z układem kondycjonowania sygnału pozwalającym na korzystanie z jednego z czterech zakresów pomiarowych ±10, ±1, ±0,1 i ±0,01 V, przy impedancji wejściowej 1 GΩ.

Liczba kanałów wejściowych wynosi 14 przy połączeniu niesymetrycznym (single-ended) lub 7 kanałów symetrycznych. Istnieje możliwość zwiększenia potencjału urządzenia aż do 84 wejść za pomocą płytki multipleksera Mux80. Po stronie wyjścia urządzenie zawiera 2-kanałowy 12-bitowy przetwornik C/A o zakresie 0-5 V oraz 2 wyjściach prądowych o wydajności 10µA i 200µA, które przydają się w pomiarach rezystancyjnych (rezystory, termistory, RTD). Są też 23 linie wejść-wyjść cyfrowych, które można skonfigurować jako linie timerów i liczników z opcją pracy, taką jak wyjścia PWM, pomiar czasu impulsów, zliczanie impulsów, wejścia kwadraturowe, wejścia i wyjścia impulsowe oraz wejścia częstotliwościowe. Linie cyfrowe wspierają tryby pracy interfejsów szeregowych jak SPI i I²C. Linie pomiarowe wyprowadzone są na złącza typu DB15 i DB37.

Urządzenie zawiera także czujnik temperatury o dokładności 1,5°C i ma wbudowany watchdog zapewniający stabilne działanie. Komunikacja z komputerem następuje za pomocą portu Ethernetowego 10Base-T lub USB 2.0, który też zasila moduł. Zakres temperatur pracy wynosi -40...+85°C.

Producent dostarcza sterowniki do popularnych systemów operacyjnych i specjalizowane oprogramowanie do pomiarów. W ofercie jest też szereg dodatków i rozszerzeń (dzielniki napięcia, wzmacniacze, konwertery pętli prądowej, moduły przekaźnikowe i wiele innych).

W ofercie firmy Labjack jest też moduł T7 w wersji Pro zawierający te same bloki sprzętowe co T7 ale ponadto także 24-bitowy przetwornik delta-sigma o szybkości przetwarzania 4-160ms na 1 próbkę o wysokiej liniowości i dokładności. Druga zmianą jest moduł komunikacyjny Wi-Fi 802.11b/g pozwalający korzystać z urządzenia przy połączeniu bezprzewodowym z komputerem.
