Oscyloskopowa sonda prądowa o zakresie dynamicznym 10 mA...20 A peak-peak

Aby zrealizować praktyczną sondę pomiarową, firma Aim TTI wykorzystała specjalny rodzaj zminiaturyzowanego sensora. Niezbędnymi wymogami było zapewnienie jego małych, a przy tym precyzyjnie kontrolowanych wymiarów, możliwość pomiaru natężenia prądu stałego, szerokie pasmo przy pomiarach prądu zmiennego oraz bardzo dobre właściwości szumowe. Żadna z wcześniej stosowanych technologii nie pozwalała na zapewnienie wszystkich tych wymogów.

Jedynym praktycznym sposobem obserwacji i pomiaru natężenia prądu płynącego w ścieżce drukowanej jest pomiar natężenia pola magnetycznego w bardzo małej odległości od niej. Aby uzyskać skalibrowany pomiar, czujnik pola magnetycznego musi być w stanie zapewnić precyzyjną kontrolę odległości od ścieżki. Musi ona być przy tym bardzo mała, gdyż natężenie pola zmniejsza się wraz z kwadratem odległości (w przybliżeniu pierwszego rzędu).

Firma Aim TTI wykorzystała do produkcji sondy I-prober opatentowaną, zminiaturyzowaną wersję magnetometru transduktorowego. Jest to element znany od wielu lat, lecz nigdy wcześniej nie produkowany w formie miniaturowej, zapewniającej znacznie mniejszy poziom szumów i znacznie szersze pasmo pracy od wersji konwencjonalnych.

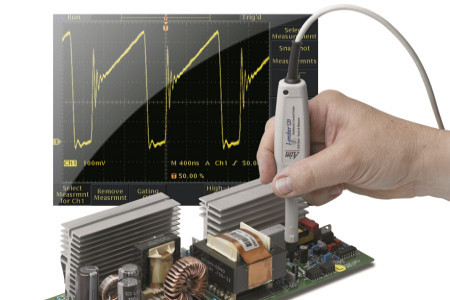

Sonda Aim I-prober 520 charakteryzuje się szerokim zakresem dynamicznym, umożliwiającym obserwację prądów o natężeniu od 10 mA do 20 A peak-peak. Zapewnia szerokość pasma pomiarowego od DC do 5 MHz i mały poziom szumów, odpowiadający prądowi o natężeniu <6 mA w pełnym paśmie. Pod względem bezpieczeństwa odpowiada standardowi 300V Cat II (600V Cat I). Dzięki bardzo małej impedancji wtrąconej i małej pojemności pasożytniczej wprowadza jedynie minimalne zaburzenia do obwodu mierzonego.
