4-kanałowy oscyloskop USB o paśmie 20 GHz

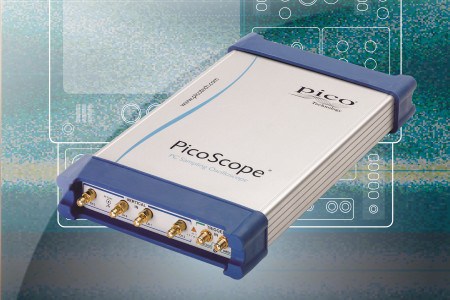

Do oferty firmy Pico Technology trafił najnowszy oscyloskop rodziny PicoScope oznaczony symbolem 9341, charakteryzujący się pasmem analogowym 20 GHz. Jest to oscyloskop 4-kanałowy, którego stopień wejściowy może zostać skonfigurowany do analizy 2 sygnałów różnicowych lub 4 asymetrycznych. Umożliwia podgląd strumieni danych przesyłanych z prędkością do 40 Gbps.

Nadaje się idealnie do pomiaru przesunięć fazowych i przesłuchów między sygnałami transmitowanymi na szynach cyfrowych HDMI, SATA i PCIe oraz do testowania integralności sygnałów na różnicowych i asymetrycznych portach transceiverów.

PicoScope 9341 pod względem parametrów przewyższa wszystkie dostępne na rynku oscyloskopy USB, a nawet niektóre modele laboratoryjne, oferując podobną funkcjonalność za ułamek ich ceny. Może być wykorzystywany do prowadzenia wstępnych testów kwalifikacyjnych, wyszukiwania błędów i testowania marginesów parametrów szybkich sygnałów szeregowych. Jest kontrolowany przez port USB lub LAN za pośrednictwem dołączonego do zestawu oprogramowania PicoSample 3.

Opcjonalnym wyposażeniem modelu PicoScope 9341 są sondy aktywne o paśmie do 2,5 GHz pozwalające mierzyć sygnały na układach scalonych o rozstawie wyprowadzeń od 2,54 mm. Mała pojemność wejściowa (0,9 pF) zapewnia tylko minimalne obciążenie testowanego obwodu i zapewnia dużą impedancję wejściową w całym dostępnym paśmie.

Oprogramowanie PicoSample 3, kompatybilne ze wszystkimi wersjami Windows od XP do 8.1, charakteryzuje się intuicyjną obsługę graficzną. Dostępne są tu operacje click-and-drag, 61 funkcji matematycznych, 138 automatycznych pomiarów i 167 standardowych masek komunikacyjnych dla przepływności bitowej od 1,54 do 12.5 Gb/s.

Ważniejsze dane techniczne:

• wejściowy czas narastania: 17,5 ps;
• rozdzielczość pionowa: 16 bitów;
• szerokość zakresu dynamicznego: 60 dB;
• podstawa czasu: podwójna 5 ns/dz.;
• pasmo układu wyzwalania: 14 GHz;
• rozdzielczość czasowa: 64 fs;
• wejściowe napięcie szumu: 1,5 mV RMS przy pełnym paśmie;
• jitter sygnału wyzwalającego: 1,8 ps RMS.
