Miniaturowy czujnik INA219

Dwukierunkowy cyfrowy czujnik prądu/mocy do systemów komputerowych i zasilaczy

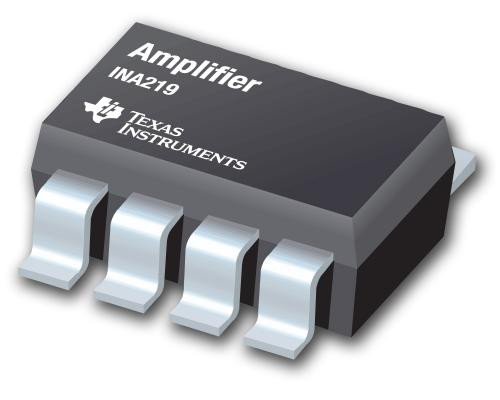

INA219 to miniaturowy czujnik prądu i mocy współpracujący z zewnętrznym rezystorem bocznikującym, przeznaczony do zastosowań w systemach komputerowych, zasilaczach i ładowarkach. Działanie układu polega na pomiarze spadku napięcia na rezystorze bocznikującym oraz napięcia zasilającego bocznik; na tej podstawie wyznaczane są wartości prądu oraz mocy pobieranej przez obciążenie. Pomiar prądu może się odbywać dwukierunkowo. Układ jest zamykany w obudowie SOT23 na rozszerzony przemysłowy zakres temperatur od -40°C do +85°C. Charakteryzuje się dokładnością 1%, maksymalnym napięciem niezrównoważenia równym 100µV i 12-bitową rozdzielczością wewnętrznego przetwornika A/C. Pozwala to na uzyskanie wystarczającej dokładności pomiaru już przy bardzo małym spadku napięcia na rezystorze bocznikującym, co w konsekwencji przekłada się na mniejsze straty mocy i większą sprawność energetyczną. Napięcie szyny może mieć dowolną wartość z przedziału od 0 do +26V. Wewnętrzny programowalny rejestr konfiguracyjny umożliwia odczyt natężenia prądu i mocy bezpośrednio w amperach i watach. W środowiskach o dużym poziomie zaburzeń elektromagnetycznych istnieje możliwość uśredniania maksymalnie 128 próbek. Konfiguracja parametrów czujnika oraz odczyt wyników pomiarów odbywają się z wykorzystaniem interfejsu I²C taktowanego zegarem do 3,4 MHz. Zakres napięć zasilania wynosi od 3,0 do 5,5V. INA219 jest zamykany w obudowach SOT23-8 i SO8. Ceny hurtowe zaczynają się od 1,85 USD przy zamówieniach 1000 sztuk.
