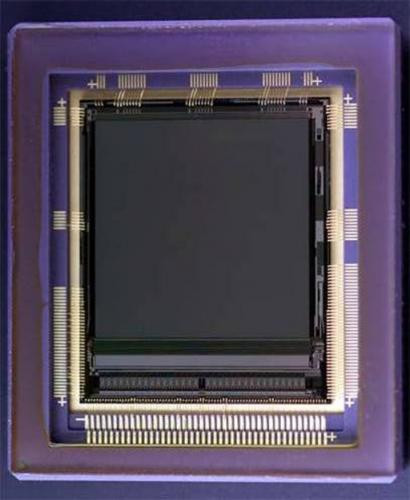

Czujnik obrazu LUPA-3000

Czujnik obrazu CMOS 3 Mpix o przepustowości 13,2 Gb/s

Firma Cypress Semiconductor wprowadziła do sprzedaży najszybszy jak dotąd czujnik obrazu CMOS o oznaczeniu LUPA-3000, którego przepustowość wynosi aż 13,2 Gb/s. Jest to czujnik o rozdzielczości 3M pikseli (1696 x 1710) przeznaczony do zastosowań w aplikacjach typu machine vision i holograficznej rejestracji danych. Zawiera 32 wyjścia 8-bitowe formatu LVDS pozwalające na stosowanie długich ścieżek połączeniowych na płytkach PCB. Z kolei asynchroniczny układ wyzwalania umożliwia równoczesny odczyt i rejestrację obrazów, jak również rejestrację obrazów ruchomych bez zniekształceń.

Czujnik LUPA-3000 może pracować z maksymalną szybkością rejestracji 485 fps. Udostępnia funkcję okna pozwalającą na odczyt jedynie zdefiniowanego fragmentu obrazu, za to z większą szybkością niż w zwykłym trybie pełnoekranowym. Funkcja dual slope zapewnia wysoki kontrast w regionach zacienionych bez równoczesnego zwiększania nasycenia obrazu w scenach o dużym kontraście. Programowalny wzmacniacz pozwala na niezależną regulację offsetu i wzmocnienia poszczególnych kanałów. Częstotliwość taktowania 206 MHz pozwala na uzyskanie maksymalnej rozdzielczości przy szybkości rejestracji 484 fps. Większe szybkości rejestracji można osiągnąć m.in. w trybie okna. Programowanie parametrów czujnika odbywa się poprzez interfejs SPI.
