Precyzyjny układ kondycjonowania sygnałów dla magnetorezystywnych czujników przesunięcia

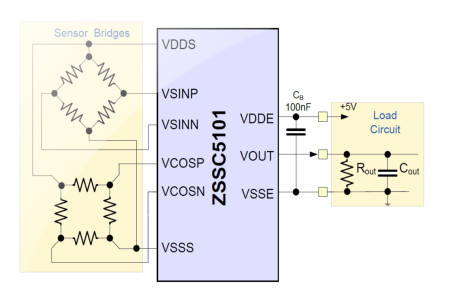

ZSSC5101 to precyzyjny układ kondycjonowania sygnałów zaprojektowany do współpracy z czujnikami magnetorezystywnymi wykorzystywanymi do pomiaru kąta obrotu i przemieszczenia liniowego. Może bezpośrednio współpracować z mostkami AMR (anisotropic magnetoresistive), GMR (giant magnetoresistive) i TMR (tunnel magnetoresistive), przekształcając wejściowy sygnał sin/cos na sygnał analogowy proporcjonalny do wartości napięcia zasilającego.

Zawiera obwód automatycznej kompensacji dryftu termicznego, zapewniający bardzo dużą dokładność pomiaru w całym dopuszczalnym zakresie temperatur pracy od -40 do +150°C.

ZSSC5101 uzyskał kwalifikację AEC-Q100 grade 0 pozwalającą na zastosowania w elektronice samochodowej. Zawiera 3-żyłowy interfejs i pamięć konfiguracyjną EEPROM. Zintegrowane funkcje diagnostyczne umożliwiają jego zastosowania w systemach safety-critical. Układ jest produkowany w obudowie SSOP-14 oraz może być dostarczany w postaci struktur krzemowych.
