Wzmacniacz pomiarowy z wbudowanym rezystorem bocznikowym 2 mΩ/0,1%

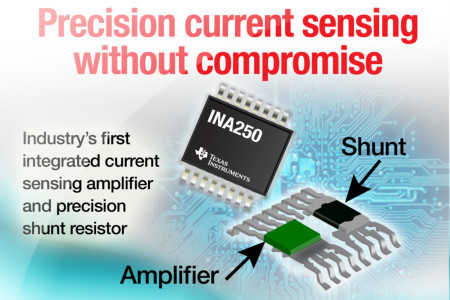

INA250 to wzmacniacz pomiarowy current-sense z wbudowanym rezystorem bocznikowym 2 mΩ o tolerancji 0,1% i współczynniku temperaturowym 15 ppm/°C, umożliwiający pomiar prądów o natężeniu do 10 A. W porównaniu z podobnymi układami korzystającymi z zewnętrznego rezystora bocznikowego pozwala zredukować całkowity koszt realizacji obwodu pomiarowego nawet o 75% i wymaganą powierzchnię PCB o 66%. Jego maksymalny błąd pomiaru wynosi 0,75% w zakresie temperatur otoczenia od -40 do +125°C.

INA250 może pracować z napięciem sumacyjnym z zakresu od 0 do 36 V, niezależnym od napięcia zasilającego. Realizuje dwukierunkowy pomiar natężenia prądu w układzie high-side lub low-side. Występuje w wersjach o współczynniku skalowania napięcia wyjściowego wynoszącym 200 mV/A, 500 mV/A, 800 mV/A i 2 V/A. Pobiera maksymalnie 300 µA prądu ze źródła zasilającego 2,7...36 V_DC. Jest zamykany w obudowie TSSOP o powierzchni 6,4 x 5,0 mm. Cena hurtowa tego układu wynosi 1,40 USD przy zamówieniach 1000 sztuk.
