Miniaturowy 3-osiowy czujnik przyspieszenia MEMS o powierzchni 1,6 x 1,6 mm

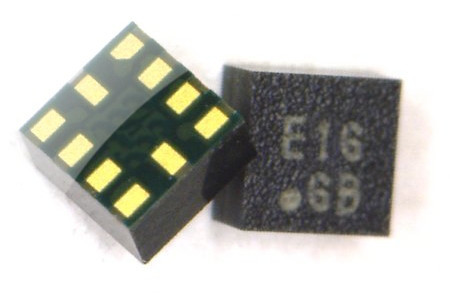

MC3635 to miniaturowy 3-osiowy czujnik przyspieszenia zrealizowany w technologii MEMS, produkowany w obudowie LGA-10 (1,6 x 1,6 x 0,95 mm), pozwalający zrealizować kompletny obwód wraz z elementami współpracującymi na powierzchni nieprzekraczającej 10 mm². Charakteryzuje się rozdzielczością równą 8, 10 lub 12 bitów w trybie pracy ciągłej z wykorzystaniem pamięci FIFO oraz 14 bitów w trybie pojedynczej próbki.
Udostępnia zakresy pomiarowe ±2, ±4, ±8, ±12 i ±16 g oraz umożliwia ustalenie częstotliwości próbkowania w zakresie od 0,4 do 1400 Sps. Pobiera mniej niż 0,9 µA prądu przy częstotliwości pracy interfejsu (ODR - output data rate) 25 Hz, co stanowi połowę wartości typowej dla innych podobnych czujników. Aby w jeszcze większym stopniu ograniczyć pobór mocy wprowadzono tryby pracy ultra-low power i sniff, w których pobór prądu zmniejsza się do odpowiednio 0,3 µA przy ODR=1 Hz i 0,4 µA przy ODR=6 Hz.
MC3635 może być poddawany maksymalnym przyspieszeniom do 10 tys. g (przez maks. 100 µs) wzdłuż dowolnej osi. Jest odporny na wyładowania ESD do 2 kV HBM. Jego zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +85°C.
Pozostałe parametry:
- nieliniowość: 1% FS,
- szum: 6 mg rms,
- offset zero-g: ±20 mg (po zamontowaniu na płytce),
- pobór prądu:
- 0,3 μA @ 1 Hz,
- 0,9 μA @ 25 Hz,
- 1,6 μA @ 50 Hz,
- współczynnik temperaturowy: 0,15 %/°C,
- czułość: od 8 do 4096 LSB/g,
- dopasowanie czułości między osiami: ±2%,
- interfejs: I2C/SPI o częstotliwości pracy 400 kHz/4 MHz.
