Tensometry mostkowe do pomiaru naprężeń liniowych, sił ścinających i momentu obrotowego

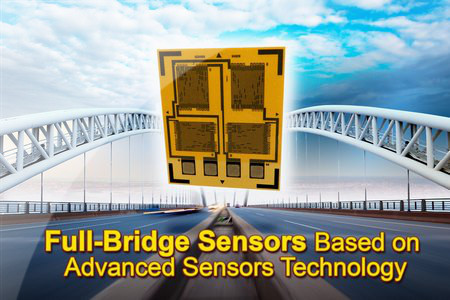

Firma Micro-Measurements rozszerzyła ofertę o nową serię tensometrów mostkowych produkowanych w technologii Advanced Sensors. Elementy te oferują kilka zalet w stosunku do równoważnych struktur tworzonych z czterech zwykłych, połączonych ze sobą tensometrów. Nie wymagają zgrzewania czy też lutowania poszczególnych tensometrów wewnętrznych, a jedynie zawierają wyprowadzenia mostka.

Zapewnia to lepsze dopasowanie charakterystyk termicznych poszczególnych sekcji mostka, które są wykonane z tego samego kawałka folii metalicznej, a także większą niezawodność i mniejsze wymiary struktury.

Nowa oferta obejmuje 4 typy czujników, które w zależności od sposobu naniesienia ścieżek są przeznaczone do pomiaru naprężeń liniowych działających wzdłuż osi X i Y oraz do pomiaru sił ścinających i momentu obrotowego. S5056, S5020 i S5047 to czujniki do pomiaru naprężeń liniowych, charakteryzujące się rezystancją wynoszącą 1000 lub 5000 Ω (±0,2%), współczynnikiem zrównoważenia 0,4 mV/V i wymiarami wynoszącymi od 3,49 x 3,2 mm do 6,66 x 6,43 mm. S5046 to czujnik do pomiaru sił ścinających i momentu obrotowego, którego rezystancja wynosi 5000 Ω (±0,2%), a wymiary 4,57 x 4,31 mm.
