Nowy VirtualBench o paśmie 350 MHz z 4 kanałami analogowymi i interfejsem Ethernet

Nowa wersja wielofunkcyjnego oscyloskopu-generatora VirtualBench firmy National Instruments, oznaczona symbolem VB-8034, charakteryzuje się szerszym pasmem analogowym od wcześniejszego modelu VB-8012 (350 MHz vs. 100 MHz), większą szybkością próbkowania, podwojoną liczbą kanałów analogowych oraz wprowadzonym interfejsem Ethernet poza dostępnymi wcześniej interfejsami USB i WiFi.

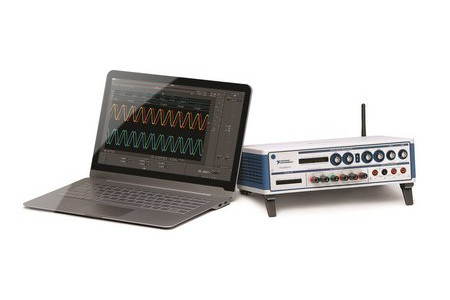

VirtualBench VB-8034 to uniwersalny przyrząd pomiarowy typu All-in-One przeznaczony do współpracy z komputerem, oferujący funkcjonalność oscyloskopu mixed-signal, generatora funkcyjnego, multimetru cyfrowego, programowalnego zasilacza DC i cyfrowych linii I/O. Może być obsługiwany zdalnie z komputerów PC i iPad przy pomocy darmowych aplikacji dostarczanych przez producenta.

Ważniejsze dane techniczne modelu VB-8034:

• pasmo: 350 MHz,
• liczba kanałów: 4 analogowe, 34 cyfrowe,
• szybkość próbkowania: 1,5 GSps,
• szybkość próbkowania wejść cyfrowych: 1 GSps,
• pojemność pamięci przebiegów: 1 MS/kanał,
• funkcje pomiarowe: kursory, 22 pomiary automatyczne, funkcje arytmetyczne, FFT,
• zakres częstotliwości generatora funkcyjnego: 20 MHz (sin.), 5 MHz (prostokąt),
• rodzaje przebiegów: sinus, prostokąt, ramp/trójkąt, DC, dowolny,
• rozdzielczość multimetru: 5 1/2 cyfry,
• funkcje pomiarowe multimetru: napięcie AC/DC, prąd AC/DC, rezystancja, test diody, ciągłość obwodu,
• zakres pomiarowy multimetru: 300 V/10 A,
• liczba wyjść zasilacza: 3,
• zakresy prądów i napięć wyjściowych: 0…+6 V_DC/0...3 A, 0...+25 V_DC/0...1 A, 0...-25 V_DC/0...1 A,
• liczba cyfrowych linii I/O: 8,
• poziomy logiczne: wejście TTL 5 V, wyjście LVTTL 3,3 V,
• interfejsy: USB, WiFi, Ethernet.
