Moduły przełączające na szynę PXI Express o izolacji międzykanałowej -55 dB

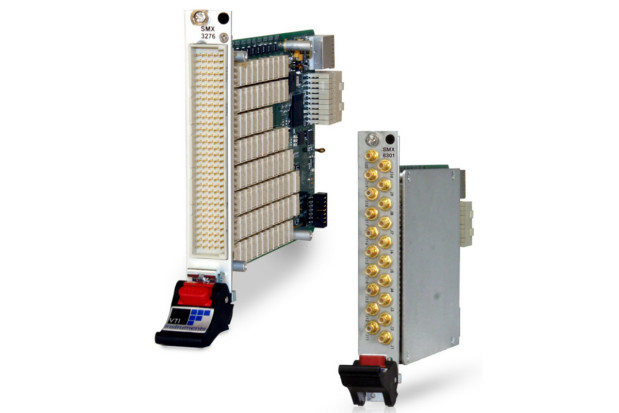

Firma VTI Instruments oferuje serię modułów przełączających SentinelEX na szynę PXI Express, które dzięki zastosowaniu ekranowania międzykanałowego charakteryzują się 30-krotnie lepszą izolacją od podobnych modułów innych producentów. Stanowią one rozszerzenie rodziny aparatury pomiarowej SentinelEX PXIe Test and Measurement Suite.
Znajdują zastosowanie w lotnictwie, motoryzacji, energetyce oraz wszędzie tam, gdzie zachodzi konieczność wykonywania pomiarów wielokanałowych. Dzięki bardzo dobrej izolacji pozwalają ograniczyć liczbę fałszywych sygnalizacji podczas testów pass/fail i zmniejszyć koszty prowadzenia pomiarów.
Rodzina przyrządów pomiarowych na szynę PXIe obejmuje w sumie około 50 typów multiplekserów, matryc, przełączników dyskretnych, przełączników zasilania oraz przełączników sygnałów w.cz. i mikrofalowych na pasmo odpowiednio 1,8 GHz i 26,5 GHz.
Wersje niskoczęstotliwościowe pracują w zakresie przełączanych napięć do 300 VAC/DC, prądów do 16 A i mocy do 480 W. Ich pasmo wynosi w zależności od modelu od 10 do 50 MHz. Moduły SentinelEX pasują do 9- i 18-slotowych szaf PXI Express 3U oraz do 4-slotowej szafy przenośnej PXI-hybrid.
| Napięcie przełączane | Prąd przełączany | Moc przełączana | Pasmo (-3 dB) | ||
| Przełączniki dyskretne mocy SMX-2xxx | 250 VAC / 120 VDC | 16 A | 480 W | 4000 VA | 10 MHz |
| Multipleksery SMX-3xxx | 300 VAC / 300 VDC | 2 A | 60 W | 62,5 VA | 50 MHz |
| Matryce SMX-4xxx | 300 VAC / 300 VDC | 2 A | 60 W | 60 W | 30 MHz |
| Przełączniki dyskretne SMX-5xxx | 300 VAC / 300 VDC | 2 A | 60 W | 60 W | 50 MHz |
| Przełączniki w.cz. SMX-6xxx | 30 V | 0,5 A | 10 W | 1,8 GHz | |
| VSWR (26,5 GHz) | Izolacja | Pasmo | |||
| Przełączniki mikrofalowe SMX-7xxx | 1,60:1 | -55 dB | 26,5 GHz |
