System szerokopasmowej analizy sygnałów o paśmie akwizycji w czasie rzeczywistym 800 MHz
Rejestracja sygnałów szerokopasmowych to zadanie bardzo wymagające pod względem obliczeniowym, do którego niezbędne są specjalizowane systemy, a także duża cierpliwości przy przeglądaniu terabajtów plików danych w poszukiwaniu konkretnego sygnału.

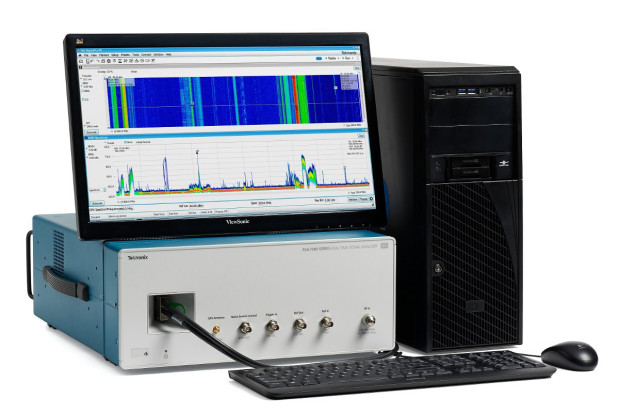

Do tego typu zastosowań firma Tektronix opracowała system szerokopasmowej analizy sygnałów RSA7100A oferujący pasmo akwizycji w czasie rzeczywistym równe 800 MHz, pokrycie zakresu częstotliwości od 16 kHz do 26,5 GHz oraz możliwość nawet 2-godzinnego strumieniowania danych do wewnętrznej pamięci RAID w paśmie o szerokości 800 MHz.
Pozwala on zastąpić drogie systemy tworzone we własnym zakresie przez użytkowników na indywidualne potrzeby, bazujące na wielu przyrządach pomiarowych pochodzących często z oferty kilku różnych producentów.
Umożliwia rejestrację, zapis i analizę sygnałów w systemach radarowych, wojny elektronicznej, komunikacyjnych itp. zapewniając wyzwalanie na impulsach wejściowych o szerokości już od 700 ns. Po zapisaniu sygnału w pamięci masowej użytkownik może za pomocą oprogramowania DataVu-PC łatwo odnaleźć i oznaczyć interesujące go sygnały nawet wśród terabajtów zarejestrowanych danych.
DataVu-PC oferuje funkcje wyszukiwania amplitudy i oznaczania impulsów. Pozwala sparametryzować nawet do 2 milionów impulsów określając m.in. ich moc, szerokość i interwał powtarzania.
Wyniki pomiarów mogą być eksportowane do formatu Pulse Descriptor Word w celu obróbki za pomocą innych narzędzi.
Dodatkowo, przy użyciu programu DataVu-PC możliwe jest ekstrahowanie mniejszych plików IQ wybieranych ręcznie lub automatycznie. Cena systemu RSA7100A wynosi 135 tys. USD.
