Moduł pomiaru parametrów środowiskowych kompatybilny z Arduino

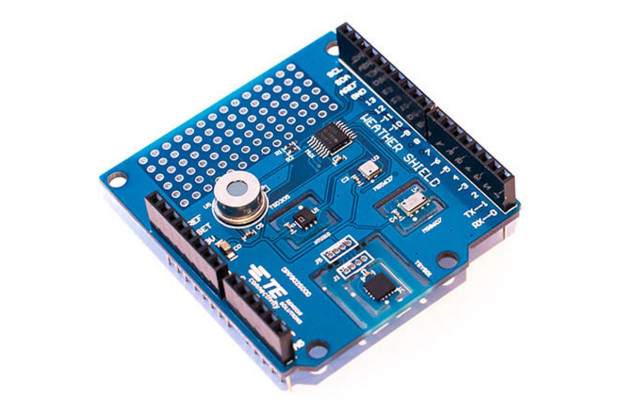

Moduł pomiaru parametrów środowiskowych MEAS Weather Shield (ozn. DPP902S000) firmy TE Connectivity zawiera 5 czujników cyfrowych umieszczonych na pojedynczej płytce drukowanej.
Są to:
- czujnik wilgotności względnej HTU21D,
- barometryczny czujnik ciśnienia MS5637,
- czujnik temperatury TSYS01,
- czujnik wilgotności względnej i ciśnienia MS8607,
- termostos z układem kondycjonowania sygnału TSD305-1C55.
Oprócz nich na płytce znajduje się 64-punktowe pole prototypowe do montażu elementów współpracujących. Wszystkie wewnętrzne czujniki komunikują się z mikroprocesorem za pośrednictwem interfejsu I²C.
MEAS Weather Shield zawiera zestaw standaryzowanych portów umożliwiających współpracę z płytkami bazowymi kompatybilnymi ze standardem Arduino/Genuino. HTU21D to zintegrowany czujnik wilgotności i temperatury o zakresach od 0 do 100% RH oraz od -40 do +125°C. Oferuje rozdzielczość pomiaru konfigurowaną w zakresach odpowiednio od 8 do 12 oraz od 11 do 14 bitów.
Pracuje z napięciem zasilania od 1,5 do 3,6 V. Jest dostarczany w wersji wykalibrowanej fabrycznie. Wyróżnia się krótkim czasem odpowiedzi i bardzo małym poborem mocy. Może być przełączany w tryb oszczędnościowy standby.
Zawiera detektor napięcia baterii. MS5637 to czujnik ciśnienia o zakresie pomiarowym 300...1200 mb i bardzo dobrej liniowości, również mogący być zasilany napięciem z zakresu 1,5...3,6 V. Zawiera precyzyjny 24-bitowy przetwornik A/C z wykalibrowanymi fabrycznie współczynnikami korekcyjnymi.
TSYS01 to czujnik temperatury o zakresie pomiarowym od -40 do +125°C, 24-bitowej rozdzielczości i dokładności od 0,1 do 0,5°C. Może być przełączany w tryb oszczędnościowy standby. Pracuje z napięciem zasilania 2,2...3,6 V. Jest dostarczany w wersji wykalibrowanej fabrycznie. MS8607 to czujnik ciśnienia, wilgotności i temperatury nadający się idealnie do zastosowań w stacjach pogodowych.
Zapewnia szeroki zakres pomiaru ciśnienia od 10 do 2000 mb. Pracuje z napięciem zasilania od 1,5 do 3,6 V. TSD305-1C55 to bezkontaktowy czujnik temperatury z wbudowanym termostosem i układem kondycjonowania sygnału, mogący pracować w zakresie temperatur otoczenia od -10 do +85°C i oferujący zakres pomiarowy od 0 do +100°C. Zapewnia dokładność ±1°C. Jest zamykany w obudowie TO5.
