Dataforth MAQ20 – modułowy system kontrolno-pomiarowy

Produkt firmy:

Elmark Automatyka

Kategoria produktu: Systemy pomiarowe

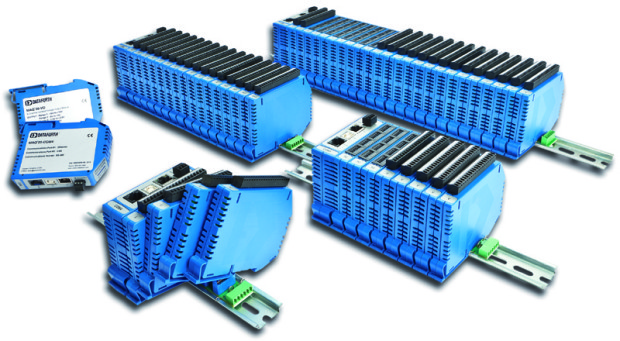

MAQ20 to modułowy system kontrolno - pomiarowy montowany na szynie DIN. System komunikuje się z komputerem za pomocą protokołu Modbus TCP lub Modbus RTU poprzez interfejs Ethernet, USB, RS-485 lub RS-232. Magistrala szkieletowa zapewnia zasilanie modułów oraz wymianę danych modułu komunikacyjnego z modułami wejść / wyjść. MAQ20 akceptuje zasilanie z zakresu 7-34 VDC.

W zależności od wybranego modelu magistrali szkieletowej, system może się składać z 4, 8 16 lub 24 modułów wejść/wyjść. Daje to w maksymalnej konfiguracji 384 kanały. Producent przewidział bardzo szeroki wybór modułów wejściowych i wyjściowych. Moduły wejściowe obejmują różnego rodzaju sygnały: wejścia napięciowe i prądowe (mV, V, mA), wejścia termoparowe, wejścia do pomiaru temperatury czujnikami rezystancyjnymi (np. Pt100), wejścia tensometryczne oraz wejścia częstotliwościowe. Jeżeli chodzi o moduły wyjściowe to można wybrać moduły wyjść prądowych lub napięciowych. Oprócz tego dostępne są moduły wejść/wyjść cyfrowych oraz wyjść przekaźnikowych.

Charakterystyka:

- Dokładność ±0.035%
- Izolacja 1500Vrms kanału do magistrali
- Ochrona I/O do 240Vrms
- Zabezpieczenie wejściowe 4000V
- Zasilanie 7-34VDC
- Temperatura pracy –40°C to +85°C
- Certyfikat CE, ATEX Compliance Pending
