Nakładka HAT do Raspberry Pi z zaawansowanym koderem-dekoderem audio CMX655D

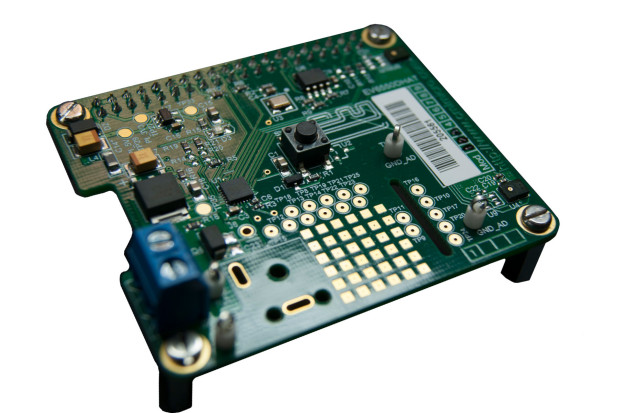

Firma CML Microcircuits zaprojektowała nową nakładkę HAT (Hardware Attached on Top) do mikrokomputerów Raspberry Pi, zawierającą wbudowany energooszczędny koder-dekoder audio CMX655D. Nakładka EV6550DHAT, pozwalająca rozszerzyć dowolną aplikację o funkcje zaawansowanego kodowania/dekodowania głosu i skrócić fazę projektowania cyfrowych aplikacji audio, udostępnia cały tor sygnałowy CMX655D, począwszy od interfejsów dwóch wejściowych mikrofonów MEMS po 1-watowy kontroler wzmacniacza mocy klasy D.
Realizuje funkcje decymacji, filtrowania, cyfrowego przetwarzania sygnału i cyfrowego wzmocnienia. Zawiera interfejs audio I²S/PCM i interfejs sterujący SPI.
Nakładka EV6550DHAT współpracuje z dowolnym minikomputerem Raspberry Pi wyposażonym w 40-pinowe złącze GPIO i korzysta z jego układu zasilania. W przypadku korzystania z kilku płytek HAT równocześnie i przekroczeniu sumarycznego, dozwolonego prądu interfejsu USB host, udostępnia też opcję zasilania ze źródła zewnętrznego.
Oprogramowanie open source w EV6550DHAT jest łatwo dostępne z poziomu wielu aplikacji i projektów. Oznacza to, że interfejs GUI zapewniający dostęp do nakładki EV6550DHAT i jej funkcji może być łatwo modyfikowany i jest dostępny dla społeczności inżynierskiej. Użytkownicy mają dostęp do przykładowych plików oraz mogą rejestrować i odtwarzać pliki audio w formacie WAV, co pozwala na porównywanie jakości dźwięku przy różnych parametrach, w tym szybkości rejestracji (8, 16, 32 i 48 kSps), głośności i poziomu w dB. Interfejs GUI pozwala na programowanie wzmocnienia wejściowego w zakresie od -12 do +3 dB i wzmocnienia przy odtwarzaniu w zakresie od -90 do 0 dB.
