Switche FPS do symulacji usterek w samochodowych sieciach Ethernet

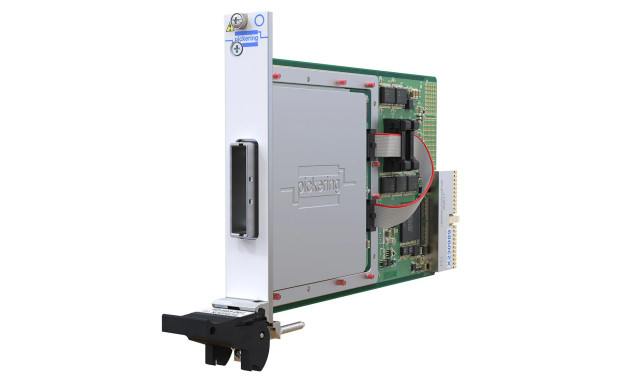

Firma Pickering opracowała dwa nowe switche FPS (Fault Insertion Switching) o symbolach 40-205-008 (PXI) i 42-205-008 (PXIe), przeznaczone do symulacji typowych usterek w szybkich 2-przewodowych interfejsach komunikacyjnych. Są one dostępne w wersjach 4- i 8-kanałowych i mogą być wykorzystywane do symulowania usterek w interfejsach Ethernet 10BaseT1, 100BaseT1, 1000BaseT1 i 10GBaseT1, np. zwarcia i rozwarcia linii.

W obu modelach wykorzystano przełączniki MEMS, charakteryzujące się małymi stratami i małym współczynnikiem SWR. Ponadto, do zalet MEMS należy długi czas bezawaryjnej pracy, przekraczający 3 miliardy cykli oraz krótki czas przełączania, rzędu 50 µs, pozwalający zapewnić dużą przepustowość systemu testowego. Kanały sygnałowe charakteryzują się powtarzalnymi parametrami w.cz. w zakresie częstotliwości do ponad 8 GHz i jednakowymi stratami wtrąconymi. Dodatkową zaletą jest starannie zaprojektowana konstrukcja mechaniczna i elektryczna, minimalizująca wpływ zewnętrznych zaburzeń wprowadzanych do linii sygnałowych.

Najważniejsze cechy:

• wersje do systemów PXI i PXIe,
• wprowadzanie błędów na 4 lub 8 kanałach połączeń 2-żyłowych,
• zgodność ze standardami od 10BASE-T1 do 10GBase-T1,
• kontrolowana impedancja linii transmisyjnej,
• dostępne akcesoria do serii złączy 10GBase-T1,
• funkcja zliczania cykli roboczych przekaźników,
• sterowniki do systemów Windows i Linux oraz obsługa systemów operacyjnych czasu rzeczywistego,
• wersje PXI ze wsparciem obudów PXI i LXI,
• wersje PXIe ze wsparciem obudów PXI Hybrid i PXIe,

• 3-letnia gwarancja.



Więcej na: www.pickeringtest.com
