Karta 14-bitowego digitizera 500 MSps z interfejsem PCIe x8 Gen2
Szwedzki producent aparatury pomiarowej, Strategic Test AB rozpoczyna produkcję kart akwizycji danych należących do nowej platformy pomiarowej UF4e, zapewniających szybszy niż dotąd transfer i większą częstotliwość próbkowania. Dane pomiarowe są tu przechowywane w buforze o pojemności 4 GB i mogą być odczytywane z prędkością przekraczającą 3 GB/s przez interfejs PCI Express x8 Gen2.

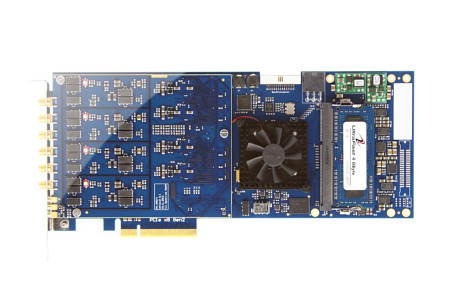

Pierwszy, dostępny już model został oznaczony symbolem UF4e-4451-x8. Na karcie tej znajdują się 4 kanały sygnałowe próbkowane z 14-bitową rozdzielczością przy szybkości do 500 MS/s. Szerokość pasma analogowego wynosi 250 MHz. Dostępna jest też wersja \"okrojona\" z dwoma kanałami sygnałowymi.
W celu zoptymalizowania pamięci danych i transferu możliwy jest zapis sygnałów powtarzających się w oddzielnych segmentach pamięci w trybie Multiple Recording z równoległą transmisją danych; technika ta jest szeroko stosowana w systemach radarowych. Karta jest ponadto wyposażona w inne tryby akwizycji, jak single-shot, strumieniowy (FIFO) czy bramkowany (Gated Sampling). Może korzystać z zewnętrznych sygnałów wyzwalania.
Każdy z kanałów sygnałowych zawiera własny przetwornik A/C i precyzyjny przedwzmacniacz z możliwością konfiguracji programowej, niezależnej od pozostałych. Dostępnych jest tu 6 zakresów napięć wejściowych (od ±200 mV do ±10 V), dwie wartości impedancji wejściowej (50 Ω lub 1 MΩ) oraz rodzaj sprzężenia (AC lub DC). Ponadto, dla każdego z kanałów możliwa jest aktywacja filtru wejściowego eliminującego składowe w.cz.
W ramach pojedynczego systemu pomiarowego można synchronizować do 8 kart klasy UF4e. Oferta firmy Strategic Test ma zostać wkrótce rozszerzona o nowe modele charakteryzujące się 16-bitową rozdzielczością i maksymalną szybkością próbkowania 130 oraz 250 MS/s. Platforma UF4e będzie obejmowała nie tylko karty z wejściami analogowymi, ale również z wejściami cyfrowymi i generatory AWG.
