Małostratne kable współosiowe 50/75 Ω o szybkości propagacji sygnału 88%

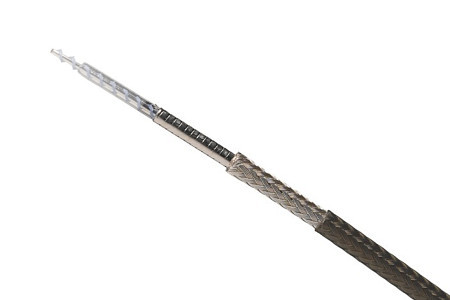

Mikrofalowe kable współosiowe nowej rodziny Temp-Flex charakteryzują się bardzo małymi stratami, wynikającymi z dużego współczynnika szybkości propagacji sygnału (VOP - velocity of propagation) wynoszącego od 85 do 88%. Są produkowane na bazie opatentowanej technologii z małostratnym, częściowo powietrznym dielektrykiem, zapewniającym szerokie pasmo pracy i małe straty wtrącone oraz z owiniętą spiralnie warstwą ekranującą, zapewniającą skuteczność tłumienia powyżej 100 dB.

Są to kable zaprojektowane do transmisji sygnałów w.cz. głównie w zastosowaniach wojskowych, komunikacji satelitarnej, systemach radarowych i aparaturze pomiarowej. Zapewniają bardzo stabilne parametry, w tym zwłaszcza minimalne zmiany impedancji i strat wtrąconych. Są produkowane w procesie o bardzo małej dopuszczalnej tolerancji średnic poszczególnych warstw oplotu.

Ważniejsze dane techniczne:

• VOP: 85...88%;
• pasmo: do 110 GHz;
• impedancja charakterystyczna: 50 Ω ±1 Ω (dostępna też wersja 75 Ω);
• nominalne opóźnienie czasowe: od 3,788 do 3,923 ns/m;
• tolerancja opóźnienia czasowego: standardowo ±32,8 ps/m, opcjonalnie ±16,4 ps/m;
• skuteczność tłumienia: >100 dB;
• zakres temperatur pracy: od -65 do +125°C.

Więcej na: www.molex.com
