Seria wzmacniaczy/translatorów częstotliwości na pasmo 100 MHz...6 GHz

Firma Doodle Labs oferuje pierwszą na rynku serię dwukierunkowych modułów FES (front-end subsystem) realizujących translację częstotliwości i wzmacnianie mocy sygnału. Pozwalają one znacząco zwiększyć zasięg transmisji bezprzewodowej w przypadku pasm 2,4 i 5 GHz, a także mogą być wykorzystywane np. przez integratorów systemów do szybkiej realizacji modemów pracujących w różnych pasmach.

Obecnie moduły Prism FES są produkowane w 7 wersjach różniących się częstotliwością wejściową i wyjściową, z których dwa pracują w trybie ekstenderów WiFi dla pasm 2,4 GHz i 5 GHz (ozn. odpowiednio F2440-0 i F5400-0), a pozostałe w trybie translatorów o częstotliwości wejściowej 2,4 lub 5 GHz oraz o częstotliwości wyjściowej 915, 2340, 3675, 4970 lub 6175 MHz.

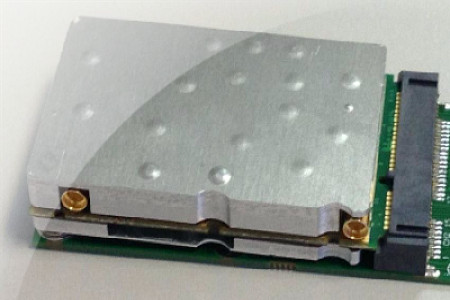

Moduły Prism FES zapewniają dwukierunkową transmisję w trybie full-duplex. Zawierają gniazda w.cz. 50 Ω umożliwiające ich montaż między wyjściem antenowym karty bezprzewodowej i anteną. Ich struktura obejmuje superheterodynowy translator częstotliwości o zakresie 100 MHz...6 GHz, wzmacniacz wyjściowy, odbiornik i zespół filtrów, zamknięte wewnątrz małogabarytowej obudowy formatu miniPCI Express. Produkowane są wersje na trzy wartości mocy wyjściowej (maksymalnie do 30 dBm @ 16 QAM) obsługujące systemy komunikacji bezprzewodowej o maksymalnej szerokości kanału 160 MHz. Zapewniają bardzo dobrą liniowość wzmacniacza mocy (EVM 1,8%), obsługę modulacji do 256 QAM, a dzięki szybkiemu przełączaniu torów Tx/Rx również protokoły Time Domain Duplex (TDD). Mogą pracować w szerokim zakresie temperatur otoczenia od -40°C do +70°C.

Integracja modułu Prism FES w systemie radiowym
