Zestaw anten referencyjnych na zakres częstotliwości od 136 do 2480 MHz

Dobór optymalnej anteny do konkretnej aplikacji jest czynnikiem kluczowym dla zapewnienia maksymalnego zasięgu transmisji, pozwalającym również zmniejszyć do minimum wymaganą moc nadajnika przy ustalonym zasięgu i typie anteny. Do tego celu firma Texas Instruments opracowała zestaw anten referencyjnych CC-Antenna-DK na zakres częstotliwości od 136 do 2480 MHz, mogący ułatwić użytkownikowi podjęcie decyzji co do doboru optymalnej anteny dla danej aplikacji.

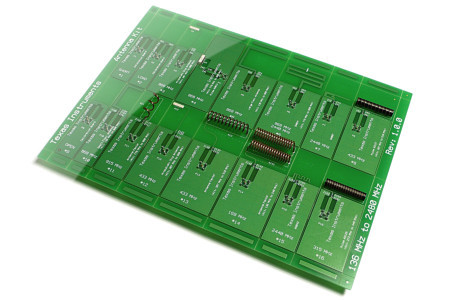

Zestaw jest dostarczany w postaci płytki PCB formatu A4 z wykonanymi na niej 16 strukturami obejmującymi 13 typów anten chipowych, helikalnych i PCB oraz 3 płytki kalibracyjne. Poszczególne struktury są rozdzielone wyżłobieniami pozwalającymi je łatwo odłamać od płytki głównej. Anteny zawierają obwody dopasowujące, umożliwiające ich współpracę również z innymi obszarami elektrody masy niż te wykonane na oryginalnej płytce ewaluacyjnej. Do każdej z nich producent dołącza raport pomiarowy OTA CTIA.

Na płytce znajdują się anteny na następujące pasma:

• 169 MHz (136...240 MHz);
• 315 MHz (273...348 MHz);
• 433 MHz (387...510 MHz);
• 868 MHz (779...960 MHz);
• 915 MHz (779...960 MHz);
• 2,4 GHz (868 & 2440 MHz).

Cena zestawu CC-Antenna-DK wynosi 99 USD.
