Nowe moduły napędowe Click STSPIN w ofercie firmy MikroElektronika

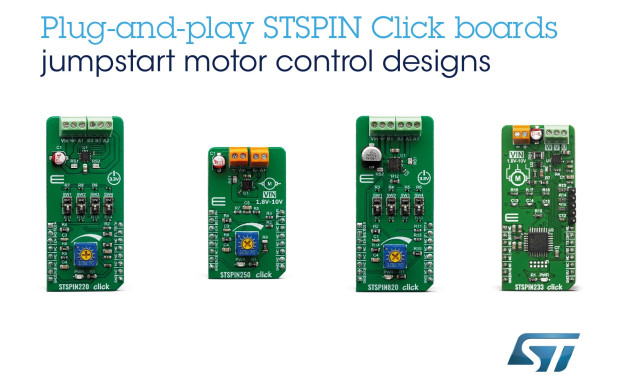

Do oferty modułów Click firmy MikroElektronika wchodzą cztery nowe moduły serii STSPIN, przeznaczone do zastosowań w układach napędowych. Mogą one współpracować zarówno z oferowanymi przez firmę MikroElektronika płytkami prototypowymi, jak też z innymi systemami udostępniającymi złącze mikroBUS. Ułatwiają projektowanie układów napędowych, wprowadzając zaawansowane funkcje sterowania, obwód zabezpieczający stopień wyjściowy i zabezpieczenie nadprądowe. Są modułami plug-and-play, nie wymagającymi przeprowadzania konfiguracji sprzętowej.

Płytka STSPIN220 Click zawiera scalony kontroler STSPIN220, będący pierwszym na rynku 10-woltowym kontrolerem silników krokowych o rozdzielczości 256 mikrokroków. Układ ten, produkowany w miniaturowej obudowie QFN 3 x 3 mm, charakteryzuje się bardzo małym poborem prądu w trybie standby, wynoszącym typowo 10 nA i wydajnością prądową 1,3 A. Zapewnia regulację prędkości obrotowej za pomocą sygnału PWM i dwóch wbudowanych mostków o rezystancji 0,4 Ω.

Płytka STSPIN820 Click zawiera scalony kontroler STSPIN820 zapewniający optymalny balans ceny i parametrów w systemach o napięciu zasilania od 7 do 45 V. Charakteryzuje się on rozdzielczością 256 mikrokroków i maksymalnym prądem wyjściowym 1,5 A. Jest zamykany w obudowie QFN o wymiarach 4 x 4 mm.

Płytka STSPIN250 Click zawiera jeden z najmniejszych na rynku wysokoprądowych kontrolerów do silników szczotkowych DC (STSPIN250 o wymiarach 3 x 3 mm). Nadaje się do współpracy z silnikami o napięciu zasilania od 1,8 do 10 V i umożliwia oddanie do obciążenia maksymalnego prądu 2,6 A poprzez dwa mostki o rezystancji jedynie 0,2 Ω. Jego pobór prądu w trybie standby wynosi zaledwie 10 nA.

Płytka STSPIN233 Click, bazująca na układzie kontrolera STSPIN233 o wymiarach 3 x 3 mm, jest przeznaczona do sterowania silnikami BLDC. STSPIN233 zawiera trzy wewnętrzne mostki z niezależnymi wejściami i liniami Enable oraz umożliwia pomiar prądu za pomocą 3 rezystorów bocznikowych. Jest przystosowany do współpracy z silnikami o napięciu zasilania 1,8...10 V i charakteryzuje się bardzo małym poborem prądu w trybie standby, równym 10 nA.

Nowe płytki Click do systemów napędowych, zrealizowane z wykorzystaniem tranzystorów MOSFET o małej rezystancji przewodzenia i charakteryzujące się bardzo małym poborem prądu oraz małymi gabarytami, mogą zapewnić oszczędność przestrzeni montażowej i wydłużyć czas pracy na baterii kamer, gimbali, terminali POS, zabawek elektronicznych, dronów oraz zamków i zaworów elektronicznych.

Cała oferta płytek Click obejmuje ponad 700 modeli. STMicroelectronics aktywnie wspiera tworzenie bibliotek MikroSDK i przykładowych kodów programów, współpracując w tym zakresie z firmą MikroElektronika i zapewniając maksymalne wykorzystanie możliwości oferowanych przez poszczególne płytki. Ceny nowych modułów STSPIN do układów napędowych zaczynają się od 14 USD.
