600-woltowy kontroler PAC do sterowania silników BLDC i PMSM

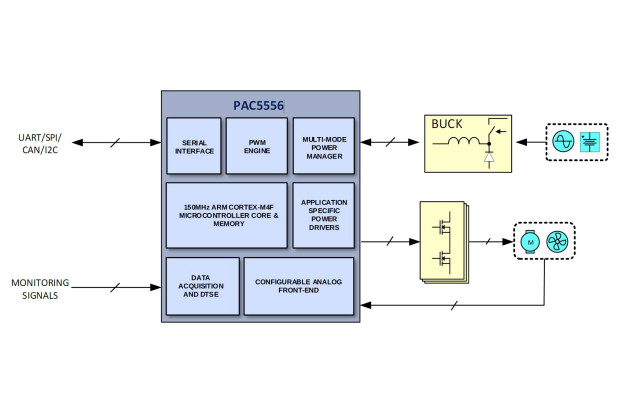

PAC5556 to kolejny kontroler oferowany w ramach rodziny układów PAC (Power Application Controller) firmy Qorvo, przeznaczony do współpracy z silnikami BLDC i PMSM. Zawiera mikrokontroler ARM Cortex-M4F ze 128 kB pamięci Flash, układ zarządzania poborem mocy, sterowniki bramek tranzystorów low-side i high-side oraz układ kondycjonowania sygnału. Producent poleca go do sterowania pracą wentylatorów zasilanych napięciem AC w urządzeniach AGD i kompresorach.

PAC5556 zapewnia wsparcie sprzętowe IEC/UL 60730 Class B oraz jest dostarczany z bibliotekami programowymi, zapewniającymi zgodność z wymogami tego standardu bezpieczeństwa. Wewnętrzny mikrokontroler oferuje zestaw funkcji peryferyjnych, wspomagających pracę układów napędowych, w tym 12-bitowy przetwornik A/C o szybkości próbkowania 2,5 MSps, przetworniki C/A, wzmacniacze programowalne, komparatory oraz timery PWM ze sprzętową regulacją czasu martwego. Komunikacja z układami zewnętrznymi odbywa się z wykorzystaniem interfejsów szeregowych UART, SPI, I²C i CAN.
