Nowa seria przełączników mikrofalowych PXI/PXIe na pasmo 110 GHz

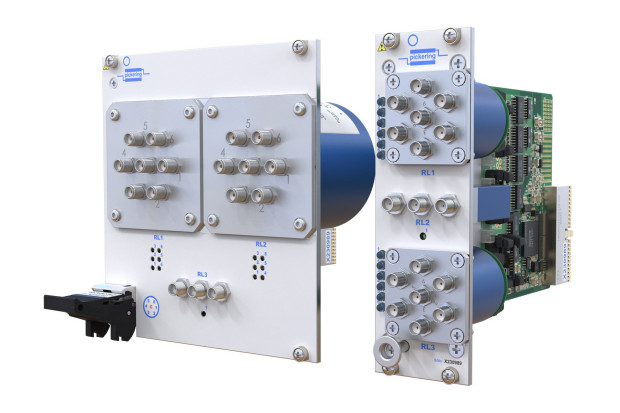

Na targach AUTOTESTCON 2023 firma Pickering Interfaces zaprezentowała nową rodzinę modułowych, elastycznych przełączników mikrofalowych PXI/PXIe na pasmo do 110 GHz. Przełączniki 40/42-890 mogą być wykorzystywane przy testowaniu radarów, satelitów, systemów bezpiecznej komunikacji naziemnej krótkiego zasięgu oraz infrastruktury 5G. Oferują różne typy wewnętrznych przekaźników (SPDT, SP4T, SP6T, SP8T, SP10T i SP12T) z portami dopasowanymi do impedancji 50 Ω lub 75 Ω. W tym drugim przypadku, maksymalne pasmo pracy wynosi 2,5 GHz.
Użytkownicy korzystający z przełączników serii 40/42-890, mogą określić kombinację i topologię przekaźników odpowiadających wymaganiom konkretnej aplikacji. Zaletą w przypadku systemów przełączających jest mniejsza liczba gniazd w obudowie, pomagająca minimalizować koszty, poprzez ograniczenie liczby modułów. Pozwala to też użytkownikom tworzyć większe multipleksery (lub o większej częstotliwości pracy, niż oferowane przez przełączniki specjalizowane). Na przykład, łącząc przełącznik SPDT z dwoma przełącznikami SP6T, użytkownik może stworzyć multiplekser SP12T o częstotliwości pracy przekraczającej częstotliwość 18 GHz, oferowaną przez przełączniki specjalizowane.
Każdemu przekaźnikowi w module 4x-890 odpowiada wskaźnik LED na panelu przednim, pokazujący aktualną ścieżkę sygnału. Weryfikuje to działanie systemu i pozwala uprościć debugowanie oprogramowania aplikacji testowej. Z kolei funkcja zliczania cykli zadziałania przekaźników, umożliwia monitorowanie urządzenia w ramach procesu konserwacji predykcyjnej. Aby usprawnić naprawę w terenie, zastosowano przekaźniki, które można szybko wymienić, wyciągając je przez przedni panel.
Użytkownicy mogą konfigurować układ panelu przedniego przełączników rodziny 4x-890 za pomocą opracowanego przez firmę Pickering, bezpłatnego narzędzia online MSDT (Microwave Switch Design Tool), wybierając rozmiar panelu, typy przekaźników, wskaźniki LED, sloty chłodzące i etykiety.
Przełączniki 40/42-890 są dostarczane ze sterownikami do systemów operacyjnych m.in. Windows i Linux.
