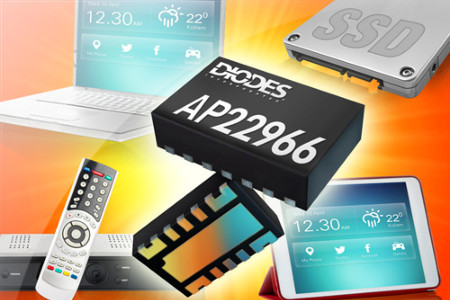

Podwójny przełącznik zasilania AP22966 o parametrach wyjściowych 5 V/6 A z kontrolą slew-rate

AP22966 to programowalny, 2-kanałowy przełącznik zasilania z wewnętrznymi n-kanałowymi tranzystorami MOSFET o rezystancji R_DS(on) równej 18 mΩ. Pracuje w zakresie napięć wejściowych do 5 V i w zakresie dopuszczalnych prądów obciążenia do 6 A. Zawiera dodatkowe wejścia SS (soft start) umożliwiające regulację współczynnika slew-rate niezależnie dla obu kanałów.

Po podaniu wysokiego stanu logicznego na wejście EN, napięcie wyjściowe układu liniowo rośnie włączając tranzystor MOS, co zapobiega pojawianiu się dużych impulsów prądu rozruchowego. AP22966 jest zamykany w obudowie DFN3020 (3 x 2 x 0,8 mm). Może być stosowany w systemach o napięciu zasilania 3,3 i 5 V.
