Konwerter DC-DC RP500 typu buck
Konwerter dc-dc o szybkiej odpowiedzi impulsowej

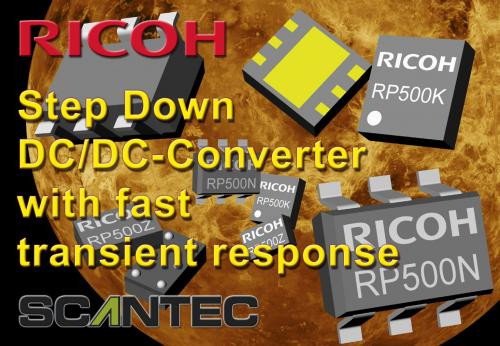

Ricoh Europe wprowadza na rynek układ konwertera DC-DC RP500 typu buck o szybkiej odpowiedzi impulsowej. Układ dostępny jest w dwóch wersjach: pracującą w trybie PWM i wersją wyposażoną w obwód automatycznej zmiany trybu pracy między PWM a PFM), co zapewnia najwyższą sprawność zarówno przy niskich, jak i wysokich prądach obciążenia. W układzie wbudowano funkcje zabezpieczenia podnapięciowego UVLO, nadprądowego, miękkiego startu i inne. Napięcie wyjściowe jest ustalane wewnętrznie w trakcie procesu korekcji laserowej, dostępny zakres zmienia się w przedziale od 1,1 do 5,5 V z krokiem 100 mV (lub 50 mV w wersjach dostosowanych do wymagań klienta). Opcjonalna funkcja autorozładowywania zapewnia rozładowanie kondensatora wyjściowego w momencie wyłączenia układu RP500 za pomocą pinu CE. Układ RP500 umieszczono w obudowach WLCSP, SOT23-6W i PLP1820-6 o wielkości około 1mm2.
Scantec, tel. 022 575 71 26
| Tabela 1. Parametry układów RP500x | |
| Napięcie wejściowe | 2,55V-5,5V |
| Napięcie wyjściowe | Krok 100mV, opcjonalnie 50mV 1,1V do 3,3V |
| Dokładność napięcia wyjściowego | ±1,5%(Vout>=)±24mV(Vout<1,6V) |
| Częstotliwość oscylatora | Typ 1,2MHz |
| Prąd zasilania układu (VFM / PWM) | Typ. 100µA / typ. 400µA |
| Prąd wyjściowy | ~ 700mA |
| Szczytowa wartość graniczna prądu Lx | Typ. 900mA |
| Funkcja miękkiego startu | Typ. 0,1ms |
| Funkcja UVLO | Typ. 2,2V |
| Tryby pracy | PWM / Automatyczna zmiana PWM / VFM |
| Obwód zabezpieczenia nadprądowego | Zatrzaśnięcie, czas opóźnienia typowo 1,5ms |
| Kondensator na wejściu / wyjściu | Ceramiczne, min. 10µF |
| Cewka | 4,7µH do 10µH |
| Obudowa RP500N | 2,9 x 2,8 x 1,1mm SOT23-6W |
| Obudowa RP500K | 1,8 x 2,0 x 0,6mm PLP1820-6 |
| Obudowa RP500Z | 1,29 x 0,79 x 0,48mm WLCSP-6 |
|
