Wielotonowy system badania odporności na interferencje elektromagnetyczne na pasmo 65 MHz...6 GHz

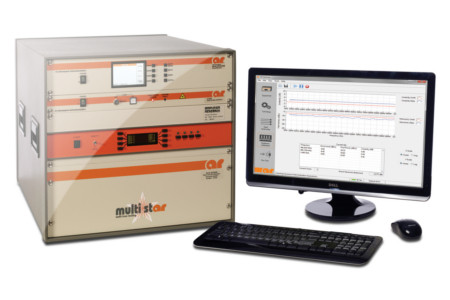

MultiStar MT06000A to wielotonowy system badania odporności na interferencje elektromagnetyczne, pracujący w zakresie częstotliwości od 65 MHz do 6 GHz. Dzięki możliwości wytwarzania wielu częstotliwości (tonów) równocześnie wyróżnia się większą szybkością działania niż modele wcześniejsze. Liczba generowanych tonów jest tu zależna wyłącznie od pasma generatora sygnałowego (200 MHz) i rodzaju wzmacniacza zastosowanego w systemie.

MT06000A zawiera wszystkie elementy pozwalające prowadzić testy odpornościowe zgodnie ze specyfikacją IEC 61000-4-3 z wyjątkiem wzmacniaczy, anten i sprzęgaczy kierunkowych. Wzmacniacze mogą być wybierane stosowanie do wymogów w konkretnym zastosowaniu.

MT06000A może współpracować z maksymalnie 4 wzmacniaczami i sprzęgaczami kierunkowymi generującymi sygnał w.cz. do maksymalnie 4 anten. Zawiera generator sygnałów wektorowych, analizator sygnałów wektorowych, przedwzmacniacz w.cz., sondę w.cz., matrycę przełączników w.cz. i oprogramowanie pomiarowe.

Integracja wszystkich bloków sprzętowych w pojedynczej obudowie eliminuje konieczność konfiguracji systemu testowego. Dostarczone oprogramowanie oferuje zautomatyzowane procedury kalibracyjne i pozwala maksymalnie skrócić czas testów, jednak przy zapewnieniu wymaganej liniowości i dopuszczalnej zawartości harmonicznych.

MT06000A umożliwia prowadzenie badań kompatybilności ze standardami EN/IEC 61000-4-3, EN/IEC 60601-1-2, EN 50130-4, EN 61000-6-1/2 i EN 55024.
