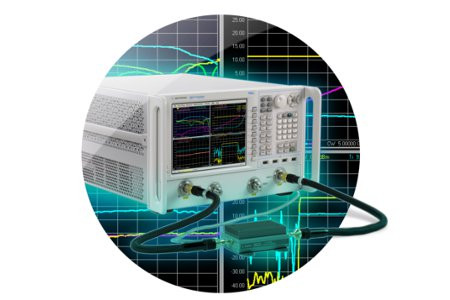

Analizatory sieci PNA na pasmo 67 GHz z podwójnym źródłem sygnałowym

Wektorowe analizatory sieci nowej serii PNA ustanawiają nowy rekord wydajności w stosunku do ceny. Są przeznaczone do testowania wszelkiego typu komponentów aktywnych i pasywnych, takich jak filtry, dupleksery antenowe, wzmacniacze czy konwertery częstotliwości.

Są dostępne w wersjach na pasmo 13,5 GHz, 26,5 GHz, 43,5 GHz, 50 GHz i 67 GHz w konfiguracji z dwuportowym źródłem oraz z dwoma dwuportowymi źródłami. Wyróżniają się dużą mocą wewnętrznego źródła oraz dużą czułością i liniowością odbiornika, zapewniając precyzyjny pomiar parametrów macierzy rozproszenia w szerokim zakresie mocy.

Oferują większość zaawansowanych funkcji pomiarowych wcześniejszej serii PNA-X, w tym parametrów macierzy rozproszenia w trybie CW i impulsowym, współczynnika szumów, kompresji wzmocnienia, dwutonowych zniekształceń intermodulacyjnych / analizy widma, strat/wzmocnienia przemiany oraz true-mode stimulus (precyzyjnej charakteryzacji komponentów zrównoważonych w rzeczywistych warunkach pracy).

Ważniejsze parametry (model N5227A, 67 GHz):

• pasmo od 10 MHz do 67 GHz,
• zakres dynamiczny odbiornika 133dB (32 tys. punktów, 32 kanały, pasmo IF 15 MHz),
• maksymalna moc wyjściowa +13 dBm przy zakresie regulacji 38dB,
• punkt kompresji 0,1dB odbiornika przy mocy wejściowej +12 dBm,
• poziom podłogi szumowej -117 dBm przy paśmie IF równym 10Hz.
