Podłączanie przewodów do PCB - seria 2065

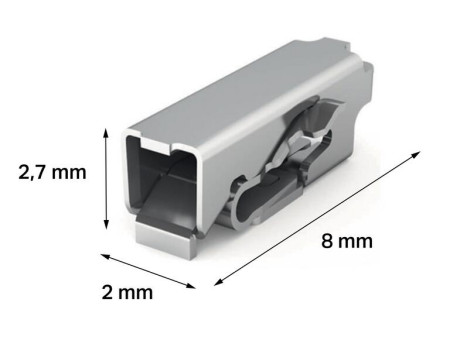

Zamiast lutowania zastosuj punkt rozłączalny do montażu przewodów. Taką funkcję spełnia złączka 2065-100/998-403.

Złączkę 2065-100/998-403 wraz z pozostałymi elementami SMD lutujemy do PCB w jednym procesie, otrzymując gotową płytkę wraz z punktami przyłączeniowymi. Teraz wystarczy po prostu podłączyć przewody. To znacznie szybsza i łatwiejsza czynność niż ich lutowanie. Poza tym jakość takiego połączenia przewodów jest znacznie wyższa. Ręczne lutowanie przewodów wymaga doświadczenia, a i tak często skutkuje niepowtarzalnymi lub wadliwymi połączeniami.

W przypadku złączki 2065-100/998-403 jakość połączenia z płytką drukowaną zapewnia proces lutowniczy, natomiast odpowiedni docisk przewodu - stalowa chromo-niklowa sprężyna w zacisku Push-in CAGE CLAMP. Montaż przewodów jest bardzo prosty. Przewody jednodrutowe i linkowe z zespojoną końcówką (cynowaną, zgrzaną ultradźwiękowo, itp.) wtykamy bezpośrednio do złączki. Aby ułatwić podłączanie przewodów linkowych niezespojonych lub odłączanie wszystkich rodzajów przewodów, używamy plastikowego narzędzia (nr kat. 2065-189). I co ważne, przewody możemy wielokrotnie montować i demontować bez konieczności lutowania.
