Płytka ewaluacyjna do projektowania urządzeń z czujnikami produkcji Bosch Sensortec

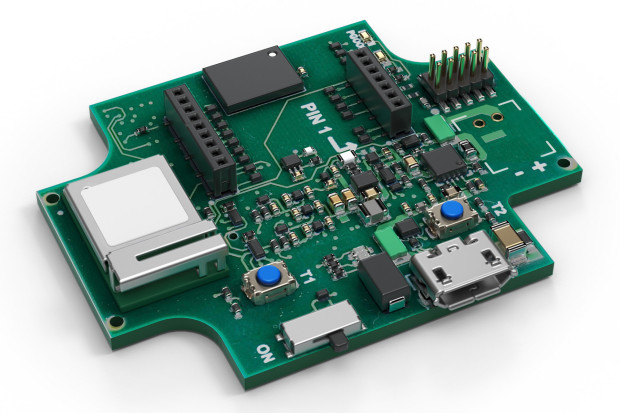

Płytka ewaluacyjna Application Board 3.0 wspomaga projektowanie urządzeń korzystających z czujników produkcji Bosch Sensortec, ułatwiając ich ocenę przez projektanta oraz skracając czas wprowadzania produktów na rynek. Stanowi ona pojedynczą platformę, umożliwiającą współpracę z pełną gamą produkowanych przez firmę czujników. Aby zapewnić jak największą skalowalność, wszystkie współpracujące czujniki są produkowane na płytkach pośredniczących (shuttle board) o identycznych wymiarach i rozkładzie wyprowadzeń, instalowanych w złączu płytki bazowej. Oprogramowanie opracowane przez Bosch Sensortec automatycznie wykrywa typ podłączonego czujnika i uruchamia odpowiednią procedurę obsługi. Umożliwia to łatwą ocenę różnych typów czujników i konfiguracji oraz pozwala na szybką budowę i testowanie prototypów.

Dzięki małym gabarytom (47 x 37 x 7 mm), płytka Application Board 3.0 nadaje się idealnie do prototypowania aplikacji do urządzeń przenośnych. Może być zasilana z akumulatora litowo-jonowego 3,7 V lub z portu USB. Zawiera moduł Bluetooth Low Energy NINA-B302 produkcji u-blox, oparty na układzie nRF52840 firmy Nordic Semiconductor z wbudowanym mikrokontrolerem ARM Cortex-M4F. Uzyskała certyfikacje CE, FCC, IC, VCCI, SRRC i NCC.

Aby zapewnić łatwą i szybką personalizację w większości zastosowań IoT, płytka została wyposażona w 256 KB pamięci RAM i 1 MB wewnętrznej pamięci Flash. Ponadto, umożliwia podłączenie 2 GB zewnętrznej pamięci Flash do rejestracji danych. Do komunikacji lokalnej przewidziano złącze micro-USB 2.0 full speed, a połączenie bezprzewodowe BLE umożliwia przesyłanie danych zarejestrowanych przez czujnik do zewnętrznego hosta.
