Płytka ewaluacyjna 100-watowego konwertera DC-DC do projektowania ładowarek USB-PD i QC

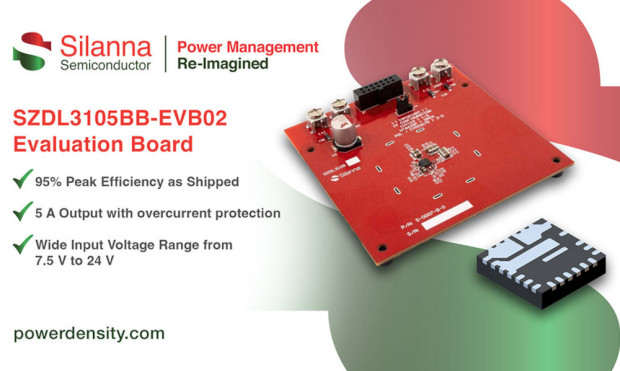

Silanna Semiconductor wprowadza do sprzedaży płytkę ewaluacyjną SZDL3105BB-EVB02, mogącą pomóc projektantom w realizacji i testowaniu szybkich ładowarek USB-PD i QC o mocy do 100 W, zbudowanych w oparciu o rodzinę konwerterów POL CO2 Smart Power. Płytka została skonfigurowana do pracy z parametrami wyjściowymi 5...20 V @ 5 A. Zawiera wszystkie niezbędne komponenty i połączenia, pozwalające przetestować i ocenić parametry zintegrowanego konwertera DC-DC SZDL3105B, oferującego moc wyjściową do 100 W przy wymiarach zaledwie 4 x 4 mm. Zestaw kompatybilnych modułów rozszerzających pozwala na szybką ocenę płytki przy pracy w standardach ładowania USB-PD i QC.

Płytka SZDL3105BB-EVB02 akceptuje napięcie zasilania od 7,5 do 24 V. Może pracować w aplikacji regulatora POL ogólnego przeznaczenia lub współpracować z kontrolerem portu USB. Obecnie dostępne są do niej moduły rozszerzające z kontrolerami Weltrend WT6633P (Qualcomm QC2/3/4, USB-PD), Power Integrations CHY103 (Qualcomm QC3) i Cypress CYPD3175 (Qualcomm QC4, USB-PD).

Pozostałe właściwości:

• zakres napięcia wejściowego: 7,5...24 V,
• częstotliwość taktowania: do 2 MHz,
• sprawność: do 95%,
• maks. prąd/moc wyjściowa: 5 A / 100 W,
• zabezpieczenie nadprądowe, podnapięciowe, nadnapięciowe i termiczne,
• architektura COT zapewniająca krótki czas odpowiedzi.
