Wzmacniacz pomiarowy MAX9937

Wzmacniacz pomiarowy current-sense do elektroniki samochodowej

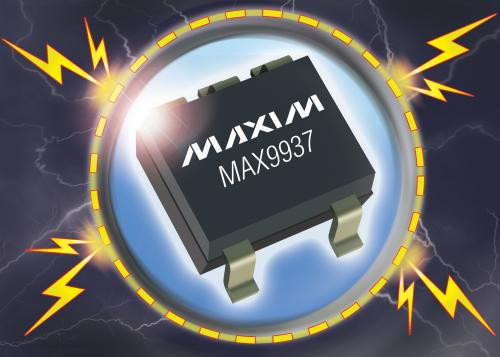

MAX9937 to wzmacniacz pomiarowy typu current-sense, przeznaczony do pośredniego pomiaru natężenia prądu poprzez pomiar napięcia na szeregowym rezystorze wzorcowym. Jest włączany w układzie high-side - pomiędzy obciążeniem i dodatnim napięciem zasilania. Umożliwia regulację wzmocnienia napięciowego poprzez dobór wartości dwóch zewnętrznych rezystorów. MAX9937 zapewnia ochronę przed odwrotnym podłączeniem zasilania oraz przed przepięciami z zakresu od -20V do +40V wywołanymi np. skoki prądu w indukcyjnościach. Ze względu na szeroki zakres temperatur pracy od -40°C do +125°C jest polecany do zastosowań w elektronice samochodowej. Charakteryzuje się zakresem wejściowych napięć sumacyjnych od 4 do 28V, niezależnym od wartości napięcia zasilającego V_CC (2,7-5,5V). Przy napięciu zasilającym V_CC=5V pobór prądu wynosi 20µA, a dla V_CC=0V wejściowy prąd polaryzacji na rezystorze szeregowym wynosi jedynie 1µA. Wejściowe napięcie niezrównoważenia wynosi maksymalnie ±1,2mV. MAX9937 jest zamykany w obudowie SC-70-5 (3 x 3mm). Ceny hurtowe zaczynają się od 0,58 USD przy zamówieniach 1000 sztuk.
