Przełączniki zasilania rodziny IntelliMAX FPF2024, 5, 6, 7

Przełączniki zasilania rodziny IntelliMAX 1,0 x 1,5mm o prądzie spoczynkowym 1µA

FPF2024/5/6/7 to przełączniki zasilania wyposażone w ogranicznik prądowy 150mA i P-kanałowe tranzystory MOSFET o małej rezystancji przewodzenia RDS(on). Wynosi ona 225mΩ przy VIN=3,3V i 280mΩ przy VIN=1,8V. Wszystkie cztery układy pracują w zakresie napięć wejściowych od 1,6V do 5,5V. Kontrola przełączania odbywa się poprzez podanie odpowiedniego poziomu logicznego na wejście ON, które może bezpośrednio współpracować z niskonapięciowymi układami logicznymi. W odpowiedzi na przeciążenie następuje automatyczne przejście w tryb stałego prądu, którego natężenie jest regulowane przez użytkownika.

Jeśli stan przeciążenia jest utrzymywany przez okres powyżej 10s, układy FPF2024 i FPF2025 ustawiają niski poziom logiczny na wyjściu sygnalizacyjnym FLAGB i wyłączają przełącznik. Po upływie 70ms funkcja Auto-Restart powoduje automatyczne włączenie przełącznika o ile wejście ON w dalszym ciągu pozostaje w stanie aktywnym.

FPF2026 udostępnia funkcję Latch-Off powodującą wyłączenie przełącznika, jeśli stan przeciążenia jest utrzymywany przez okres powyżej 10s i utrzymują ten stan do momentu aktywowania wejścia ON.

FPF2027 reaguje na przeciążenie generując sygnał błędu. Przełącznik pracuje w trybie stałego prądu do momentu ustania sytuacji awaryjnej. Funkcja Startup Blanking zapobiega wygenerowaniu sygnału błędu przez okres 10ms po aktywowaniu wejścia ON.

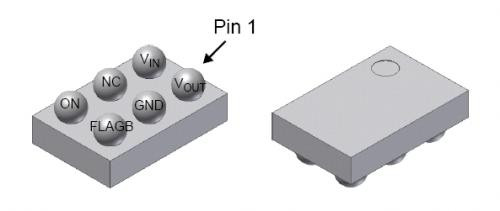

FPF2024/5/6/7 są zamykane w obudowach CSP-6 o powierzchni 1,0 x 1,5mm. Zawierają zabezpieczenie termiczne i podnapięciowe. Charakteryzują się wytrzymałością na wyładowania elektrostatyczne do 5500V (HBM) i 1500V (CDM). Ceny hurtowe zaczynają się od 1,49 USD przy zamówieniach 1000 sztuk.

Typowe zastosowania to PDA, telefony komórkowe, odbiorniki GPS, cyfrowe aparaty fotograficzne i odtwarzacze MP3.

 Minimalny limit prąduLimit czasowy przeciążeniaCzas autorestartuStan aktywny wejścia ONWyprowadzenie FLAGB
FPF2024100mA10ms70mswysokiz otwartym drenem
FPF2025100mA10ms70msniskiCMOS
FPF2026100mA10msnie dotyczywysokiz otwartym drenem
FPF2027100mA0nie dotyczywysokiotwartym drenem
Więcej na www.fairchildsemi.com
