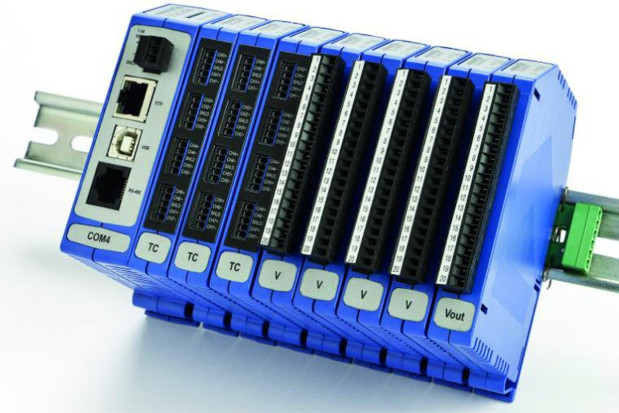

MAQ20 to modułowy system kontrolno-przemysłowych przeznaczony do zastosowań przemysłowych. System składa się z magistrali szkieletowej zapewniającej zasilanie modułów oraz komunikację między nimi, modułu komunikacyjnego oraz modułów wejść / wyjść.
Magistrala szkieletowa występuje w kilku wariantach różniących się liczbą modułów wejść / wyjść jakie można do niej podłączyć - 4, 8, 16 lub 24. Magistrala jest montowana na szynie DIN. W wersji przeznaczonej do współpracy z 24modułami wejść/wyjść magistrala ma szerokość 19\" szafy RACK.
Dostępne są dwa modele modułów komunikacyjnych. MAQ20-COM2 wyposażono w port Ethernet, USB oraz RS-232. MAQ20-COM4 zamiast RS-232 ma port RS-485 (2 lub 4 przewodowy). Komunikacja odbywa się z wykorzystaniem protokołu Modbus TCP (port Ethernet, możliwa równoczesna komunikacja z 4 hostami) lub Modubus RTU (pozostałe interfejsy).
Moduły komunikacyjne wyposażono również w łatwo dostępną kartę SD o pojemności 4GB. Po odpowiednim skonfigurowaniu system MAQ20 może pracować jako samodzielny rejestrator danych.
Producent przewidział bardzo szeroki wybór modułów wejściowych i wyjściowych. Moduły wejściowe obejmują różnego rodzaju sygnały: wejścia napięciowe i prądowe (mV, V, mA), wejścia termoparowe, wejścia do pomiaru temperatury czujnikami rezystancyjnymi (np. Pt100), wejścia tensometryczne oraz wejścia częstotliwościowe. Jeżeli chodzi o moduły wyjściowe to można wybrać moduły wyjść prądowych lub napięciowych. Oprócz tego dostępne są moduły wejść/wyjść cyfrowych oraz wyjść przekaźnikowych.
Oba pakiety wspierające system MAQ20 - ReDAQ Shape oraz IPEmotion - wspierają obsługę pętli PID. MAQ20 obsługuje do 32 pętli regulacji PID - możliwa jest zaawansowana konfiguracja i monitorowanie. Typowe zastosowania PID obejmują kontrolę przepływu pary, wody i chemikaliów; kontrolę poziomu zbiornika; regulację temperatury wymiennika ciepła / reaktora oraz sterowanie ciśnieniem.
Cechy wyróżniające MAQ20:
