Stopnie zasilające PX4640 i PC4650

Zintegrowane stopnie zasilające w obudowach QFN 4 x 6mm o prądzie wyjściowym do 50A

Primarion, firma zależna od Infineon Technologies, wprowadziła do oferty dwa zintegrowane stopnie zasilające (iPS) o oznaczeniach PX4640 i PC4650, charakteryzujące się małymi wymiarami i dużą gęstością mocy. Przy współpracy z produkowanymi przez Primarion wielofazowymi kontrolerami Di-POL są w stanie dostarczyć do obciążenia maksymalny prąd 50A na fazę przy powierzchni własnej struktury wynoszącej jedynie 24mm² (40A w przypadku PX4640).

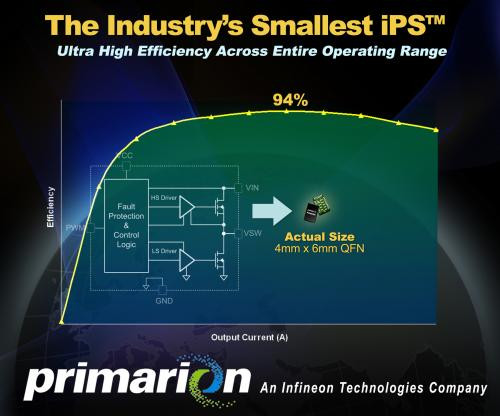

Wymagają minimum elementów współpracujących; struktura tych układów obejmuje wszystkie niezbędne sterowniki bramek tranzystorów, jak też same tranzystory MOSFET, co nie tylko zapewnia dużą gęstość mocy, ale też zmniejsza straty na przełączanie. PX4640 i PC4650 zapewniają sprawność energetyczną rzędu 92-94%, dużą dokładność stabilizacji napięcia wyjściowego i szybką odpowiedź impulsową.

Zawierają szereg obwodów zabezpieczających (m.in. termiczny i podnapięciowy) oraz ogranicznik prądu wyjściowego. Są zamykane w obudowach QFN o powierzchni 4 x 6mm. Mogą pracować z częstotliwością taktowania z zakresu od 200 kHz do 1,3 MHz. Trójstanowe wejście PWM jest kompatybilne z układami logicznymi zasilanymi napięciem 3,3V i 5V.
