Opcja analizy sygnałów na szynach szeregowych CXPI do oscyloskopów serii DLM2000 i DLM4000
CXPI (Clock Extension Peripheral Interface) to zatwierdzony w 2015 roku (SAE J3076) standard samochodowej szeregowej szyny komunikacyjnej, zaprojektowany jako rozwinięcie wcześniejszych standardów CAN i LIN. Wykorzystuje modulację PWM do transmisji danych po pojedynczym kablu z prędkością 20 kb/s.
Przewagą CXPI jest mniejszy pobór mocy w systemie przy dużej liczbie podłączonych do szyny czujników i interfejsów HMI, a także mniejsza masa komponentów i całej instalacji. Ponadto, CXPI jest tańszy i umożliwia zredukowanie długości okablowania, zwłaszcza do współpracy z prostymi urządzeniami, jak czujniki i przełączniki.
Oscyloskopy DLM z opcją CXPI mogą dekodować i wyświetlać ramki CXPI w czasie rzeczywistym. Generują listę kodów i umożliwiają podświetlanie odpowiadających im fragmentów przebiegu. Po zakończeniu akwizycji danych istnieje możliwość przeszukania zaznaczonych fragmentów przebiegu pod kątem występowania określonych warunków.
Funkcja automatycznej konfiguracji może być wykorzystana do przeanalizowania sygnałów wejściowych, automatycznego ustawienia osi czasu i napięcia, automatycznego ustawienia parametrów wyzwalania (poziomy progowe, szybkość bitowa, rodzaj wyzwalania) i wyświetlenia wyniku dekodowania.

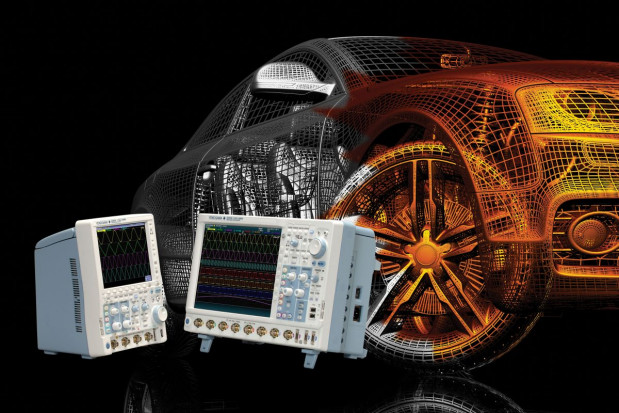

Oscyloskopy mixed-signal DLM2000 i DLM4000 zapewniają szybką aktualizację danych oraz zawierają dużą pamięć przebiegów. W połączeniu z zestawem elastycznych wyjść cyfrowych i analogowych czyni to je idealnymi do zastosowań w elektronice, automatyce i mechatronice.
