Projekt referencyjny 3-fazowego 3-poziomowego falownika 10 kW do systemów fotowoltaicznych

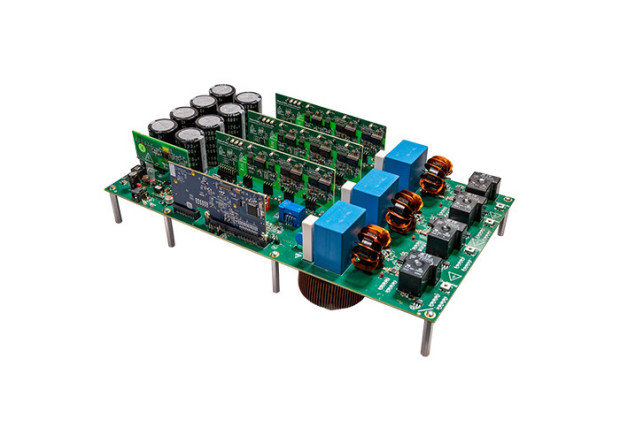

Firma Texas Instruments opracowała projekt referencyjny TMS320F28379D, demonstrujący przykładową implementację 3-fazowego, 3-poziomowego falownika ze stopniem PFC do systemów fotowoltaicznych, opartego na 1200-woltowych tranzystorach SiC MOSFET. Pracuje on z dużą częstotliwością taktowania, wynoszącą 50 kHz, co pozwala zmniejszyć gabaryty elementów magnetycznych w filtrze i zapewnia dużą gęstość mocy. Umożliwia pracę z napięciem szyny do 1000 V, a dzięki małym stratom przy przełączaniu, pozwala na osiągnięcie sprawności sięgającej nawet 99%. Może być konfigurowany do pracy w trybie 2- lub 3-poziomowym. Pracą falownika steruje mikrokontroler TMS320F28379D, wytwarzający przebiegi PWM sterujące wszystkimi elementami przełączającymi we wszystkich trybach pracy.
Projekt referencyjny TMS320F28379D pozwala zrealizować falownik o nominalnym/maksymalnym napięciu pracy 800/1000 VDC i maksymalnej mocy wyjściowej 10 kVA, generujący napięcie wyjściowe 400 VAC (50/60 Hz). Zawartość harmonicznych (THD) w sygnale wyjściowym nie przekracza 2% przy pełnym obciążeniu. Zintegrowany wzmacniacz izolowany AMC1301 mierzy natężenie prądu wyjściowego, sterownik ISO5852S ze wzmocnioną izolacją zapewnia optymalną współpracę z wysokonapięciowymi tranzystorami SiC MOSFET, a sterownik UCC5320S steruje krzemowym tranzystorem IGBT.
