Zaawansowana i wielozadaniowa przetwornica częstotliwości przeznaczona do najbardziej wymagających aplikacji i ciężkich napędów o dużej dynamice.
Firma Fuji Electric opracowała tę przetwornicę z wykorzystaniem swoich najlepszych technologii. Zaowocowało to powstaniem elastycznego i funkcjonalnego produktu, który może być zastosowany w szerokim zakresie aplikacji we wszystkich typach urządzeń mechanicznych.
Przetwornica jest oparta na najbardziej odpornych elementach IGBT, dzięki czemu wytrzyma powtarzające się przeciążenia o nawet 200% przez okres 3s lub o 150% przez okres 1 minuty. Wyjścia prądowe przetwornicy mają zabezpieczenie ziemnozwarciowe. Przetwornica ma specjalne funkcje aplikacyjne, np. dla dźwignic lub pomp, dysponuje 4 zestawami parametrów silników itp.

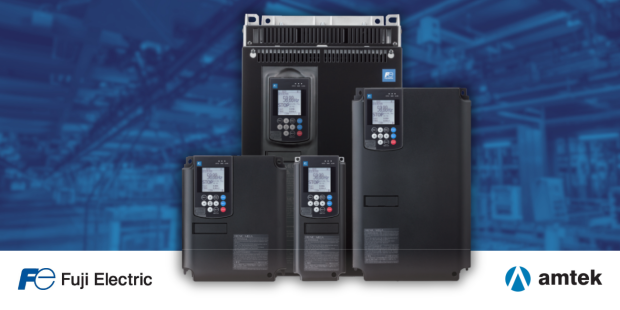

FRENIC-MEGA G2 to nowy falownik firmy Fuji Electric. Charakteryzuje się wysoką wydajnością, może być stosowany w szerokim zakresie zastosowań, takich jak obrabiarki CNC, dźwigi, wciągarki, wentylatory, sprężarki chłodnicze i pompy. FRENIC-MEGA G2 jest wyposażony w szereg funkcji, które zapewniają wysoką wydajność i niezawodność, takich jak:
- Nowa technologia przemiennika częstotliwości, która zapewnia wyższą wydajność i niższe zużycie energii
- Nowy algorytm sterowania, który zapewnia płynną i precyzyjną regulację prędkości
- Szeroki zakres funkcji bezpieczeństwa, które zapewniają ochronę przed uszkodzeniem maszyny i operatora
- Wbudowany moduł komunikacyjny, który umożliwia łatwą integrację z innymi systemami
FRN-MEGA G2 oferuje szereg nowych funkcji, które nie są dostępne w poprzednim modelu, FRN-MEGA G1. Do najważniejszych funkcji FRN-MEGA G2 należą:
- Wyższa wydajność energetyczna: FRN-MEGA G2 ma wyższą sprawność niż FRN-MEGA G1, co oznacza, że zużywa mniej energii elektrycznej. Może to zaoszczędzić znaczne pieniądze na rachunkach za prąd.
- Niezawodność: FRN-MEGA G2 jest bardziej niezawodny niż FRN-MEGA G1, co oznacza, że jest mniej prawdopodobne, że ulegnie awarii. Może to zaoszczędzić pieniądze na kosztach napraw i konserwacji.
- Więcej funkcji: FRN-MEGA G2 ma więcej funkcji niż FRN-MEGA G1, co oznacza, że jest bardziej wszechstronny i może być stosowany w szerszym zakresie aplikacji przemysłowych.
- Oferuje on szereg nowych funkcji, które poprawiają wydajność, niezawodność i wszechstronność falownika. Jeśli szukasz przemiennika częstotliwości, FRN-MEGA G2 jest doskonałym wyborem dla wymagających aplikacji.
- Wprowadzono nowe funkcje sterowania, do stosowania w wielu różnych aplikacjach:
- System pozycjonowania tzn. zatrzymanie w odpowiedniej dla aplikacji pozycji, a następnie utrzymanie w niej, przy pomocy servo-lock
- PID auto-tuning - upraszcza optymalizację poprzez automatyczną regulację współczynników proporcjonalnych i całkowych, co skutkuje np. krótszymi czasami uruchamiania systemu.
- Ogranicznik obciążenia - poprawia niezawodność systemu poprzez zatrzymywanie działania, gdy wykryje nadmierne momenty obrotowe i umożliwia pracę tylko w kierunku przeciwnym do tego, w którym wykryto wzrost obciążenia
- Adaptacyjne sterowanie prędkością podnoszenia w dźwignicach - gdy rzeczywisty poziom obciążenia jest niższy niż poziom skonfigurowany, silnik napędu może pracować przy podwyższonej częstotliwości, co prowadzi do skrócenia cyklu pracy, a tym samym zwiększa wydajność pracy.
- Funkcja ECO-DRIVE - pomaga zmniejszyć zużycie energii poprzez optymalizację parametrów pracy falownika.
- Funkcja PFC - zapewnia czysty sygnał zasilania, który zmniejsza zakłócenia w sieci elektrycznej.
W porównaniu z modelem G1, w falowniku FRENIC MEGA G2 zwiększono do 599Hz maksymalną częstotliwość wyjściową we wszystkich trybach pracy (V/f, wektorowego sterowania czujnikowego, wektorowego sterowania bezczujnikowego). Dzięki temu przemienniki częstotliwości jeszcze lepiej sprawdzą się w aplikacjach obróbki maszynowej, czy kompresorowych.
Zwiększono dwukrotnie szybkość i reaktywność prądu, dzięki czemu poprawiono stabilność i kulturę pracy falownika poprzez znaczne zmniejszenie falowania momentu obrotowego oraz nieregularności obrotów.
Falowniki FRENIC MEGA G1 oraz G2 mogą pracować z wieloma różnymi silnikami, ale na szczególną uwagę zasługuje fakt, że dzięki wielu modernizacjom, falowniki FRN-MEGA G2 może również pracować z silnikami z magnesem stałym.
Co więcej, w modelu FRENIC MEGA G2 rozbudowano możliwości bloku logicznego (PLC) - rozszerzono liczbę możliwych do zaprogramowania kroków do 260. Falowniki z serii G2 i G1 wspierają szereg protokołów komunikacji, przez dodatkowe karty rozszerzeń.
Wraz z nowymi falownikami, Fuji Electric wprowadza również dwa nowe panele operatorskie: podstawowy TP-E2 oraz bardziej rozbudowany TP-A2SW.
TP-E2 to standardowy panel z cyfrowym siedmiosegmentowym wyświetlaczem LED, jednak dodano do niego klawisz M/SHIFT, który pozwala na szybkie i wygodne poruszanie się po menu. Dodatkowo, dla danego przycisku można przypisać funkcje wejściowe, dedykowane dla terminala X. Dodano również diodę LED "M", która umożliwia monitorowanie stanu wewnętrznych sygnałów dwustanowych falownika (bez konieczności przeglądania menu).
TP-A2SW to bardziej zaawansowany panel operatorski - posiada ekran LCD wyświetlający dokładną informację na temat pracy i ustawień falownika. Dodatkowo, wprowadzono obsługę złącza mini USB typu B, co ułatwia komunikację z komputerem. Co więcej, panel TP-A2SW obsługuje komunikację przy pomocy Bluetooth - pozwalając obsługiwać falownik przy pomocy urządzeń mobilnych. Dużą zmianą jest też wprowadzenie slotu karty pamięci SD, umożliwiając tym samym zapis danych na temat alarmów do 100 rekordów wstecz.
Pomimo dużych zmian wprowadzonych w nowej serii G2, dane falowniki mogą być zamiennikiem dla poprzedzających je falowników MEGA G1. Nie tylko obsługują taki sam zakres mocy, ale również ich wymiary zewnętrzne są identyczne, co pozwala na wykorzystanie ich w istniejących aplikacjach, jako zamiennik w razie awarii, jak również do usprawnienia ich. Co więcej, istnieje możliwość przegrania parametrów w prosty sposób - używając standardowego panelu operatorskiego lub dedykowanego oprogramowania.
Właściwości i funkcje:
- zakres mocy od 0,4kW do 710kW
- wbudowany filtr EMC (zgodnie z EN 61800-3, kategoria C3) w całym zakresie mocy
- tryb wektorowego sterowania bezczujnikowego silnikiem indukcyjnym od zerowej prędkości (100% momentu obrotowego przy 0Hz – zatrzymany wał)
- specjalne oprogramowanie (na zamówienie) do bezczujnikowego sterowania silnikami synchronicznymi
- specjalna wersja przetwornicy FRENIC-MEGA-Servo jest przeznaczona budowy serwonapędów z silnikami indukcyjnymi i silnikami z magnesami trwałymi
- FRNIC-MEGA G2 może pracować silnikami synchronicznymi z magnesem trwałym w wersji podstawowej.
- wejście bezpieczeństwa STO (zgodnie z EN / ISO13849-1 PL = d, kat. 3)
- blok logiczny do konfiguracji funkcji użytkownika (10 kroków dla G1 i do 260 kroków dla G2)
- jedno wejście cyfrowe do zadawania polecenia prędkości za pomocą częstotliwości impulsów (do 100kHz)
- 2 wyjścia analogowe / częstotliwościowe
- wyjście dla czujników temperatury PTC i NTC
- regulator PID wraz z zaawansowanym regulatorem dla nawijarek z ruchomą rolką odciągową (dancer control)
- funkcja pozycjonowania (z enkoderem)
- funkcja "servo-lock" z enkoderem – utrzymaniem momentu i pozycji zatrzymanego wału
- funkcja sterowania hamulcem mechanicznym
- wysokiej jakości, niezawodne i sprawdzone w praktyce sterowanie napędu podnoszenia dźwignic z wykorzystaniem specjalnie zaprojektowanych funkcji sterowaniem hamulca
- standardowo zintegrowany blok hamowania dynamicznego do mocy 22kW dla FRN-MEGA G1 (, na zamówienie jest dostępny do mocy 160kW), lub dla całej linii FRN-MEGA G2
- 3 gniazda dla jednoczesnego użycia do 3 różnych kart rozszerzeń (enkoder, interfejs komunikacyjny, rozszerzenie I/O)
- odłączane listwy zaciskowe
- zewnętrzny filtr EMC (do 22 kW montowany pod falownikiem) do spełnienia wyższych klas ochrony EMC (EN 61800-3, kategoria C2)
- podstawowa klawiatura LED z wbudowanym interfejsem USB i funkcją kopiowania (1 kompletny zestaw funkcji), obsługa, konserwacja powiadomienie alarmowe
- zaawansowana klawiatura LCD/LED z jasnym opisem tekstowym i funkcją kopiowania (3 kompletne zestawy funkcji), oraz interfejsem USB, slotem karty SD i funkcją zegara dla FRN-MEGA G2
- 4 zestawy parametrów dla 4 różnych silników
- 4 niezależnie regulowane i przełączane rampy
- 2 niezależnie regulowane krzywe S
- dokładność sterowania prędkością z enkoderem ±0,01%
- 4ms odpowiedź przetwornicy na zmianę stanu wejścia cyfrowego
