VBUS053AZ-HAF

Zabezpieczenie ESD dla portów USB On-The-Go

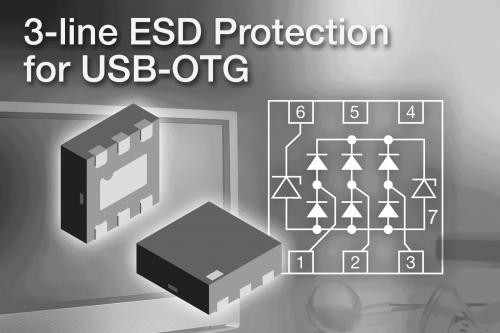

VBUS053AZ-HAF to układ przeznaczony do zabezpieczania portów USB On-The-Go przed wyładowaniami elektrostatycznymi (ESD). Realizuje zabezpieczenie 3 linii danych: D+, D- i ID. Charakteryzuje się bardzo małą pojemnością wewnętrzną wynoszącą typowo 0,7pF i bardzo małym prądem upływu. Jest produkowany w obudowie LLP75-7L o powierzchni 1,6 x 1,6mm i grubości zaledwie 0,6mm. Ze względu na małe wymiary stanowi idealne rozwiązanie dla urządzeń bateryjnych o dużym stopniu upakowania podzespołów. Prąd upływu wynosi 0,085mA przy napięciu pracy 3,3V i 1µA przy napięciu pracy 5,5V. Napięcie poziomujące wynosi maksymalnie 4,1V przy 3A dla linii danych oraz maksymalnie 30V przy 8A dla linii VBUS. VBUS053AZ-HAF realizuje zabezpieczenie przed wyładowaniami ESD do 15kV przenoszonymi przez dotyk i powietrze, zgodnie z normą IEC 61000-4-2.
