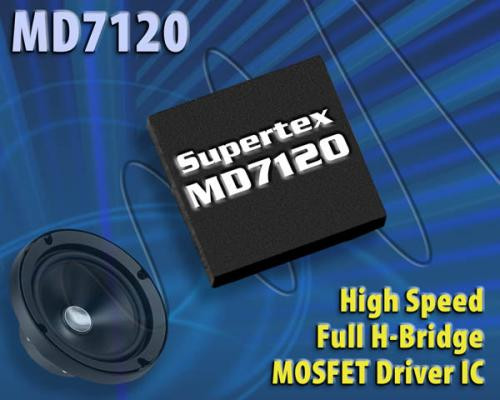

Sterownik tranzystorów MOSFET MD7120

Szybki, wysokonapięciowy sterownik tranzystorów MOSFET w układzie mostkowym

MD7120 to szybki, wysokonapięciowy sterownik n-kanałowych tranzystorów MOSFET pracujących w układzie mostkowym. Nadaje się do zastosowań we wzmacniaczach mocy klasy D i innych wysokoczęstotliwościowych aplikacjach PWM, m.in. układach sterowania silnikami. Struktura wewnętrzna obejmuje m.in. cyfrowy blok sterowania, translatory poziomów napięć, sterownik, zabezpieczenie podnapięciowe oraz zabezpieczenie nadprądowe, którego poziomy progowe dla tranzystorów w układzie high-side i low-side są programowane poprzez dobór wartości zewnętrznych rezystorów. MD7120 może być stosowany w układach o maksymalnym napięciu zasilającym tranzystory high-side równym 200V. Źródła tranzystorów low-side są podłączone do masy. Maksymalny prąd wyjściowy wynosi 3A. Poszczególne kanały oraz całe układy są dopasowane pod względem impedancji wyjściowej i czasu propagacji. Obudowa charakteryzuje się małą indukcyjnością wyprowadzeń i małą rezystancją termiczną.

MD7120 pracuje z częstotliwością taktowania do 1,0 MHz i z napięciem zasilającym +12V. Charakteryzuje się sprawnością energetyczną przekraczającą 90%. Jest zamykany w obudowie QFN-32.
