Tranzystor SiB800EDK

MOSFET z wewnętrzną diodą Schottky\'ego w obudowie o powierzchni 1,6 x 1,6mm

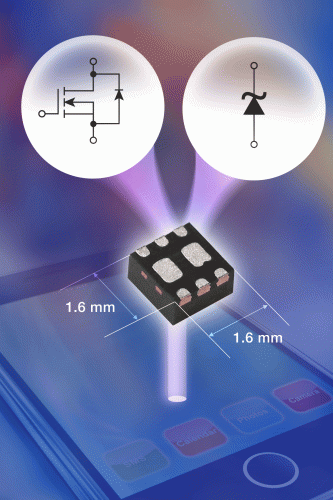

W ofercie firmy Vishay pojawił się najmniejszy na świecie tranzystor MOSFET z wewnętrzną diodą Schottky\'ego zamykany w obudowie PowerPAK SC-75 o powierzchni 1,6 x 1,6mm. SiB800EDK jest tranzystorem N-kanałowym o napięciu przebicia 20V i rezystancji R_DS(on) równej 0,96Ω przy V_GS=1,5V (0,225Ω przy V_GS=4,5V). Jest specyfikowany dla napięcia bramka-źródło już od 1,5V, dzięki czemu może byś sterowany bezpośrednio z wyjść niskonapięciowych układów logicznych. Spadek napięcia na wewnętrznej diodzie Schottky\'ego wynosi 0,32V przy prądzie przewodzenia 100mA. Zakres zastosowań obejmuje głównie miniaturowe urządzenia bateryjne.
