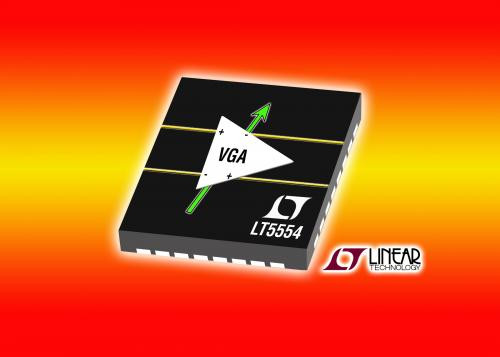

Wzmacniacz programowalny LT5554

Szerokopasmowy wzmacniacz programowalny o małych zniekształceniach

Szerokopasmowy wzmacniacz programowalny LT5554 charakteryzuje się dużym współczynnikiem OIP3 równym +48dBm na częstotliwości 200 MHz, pozostającym na stałym poziomie przy różnych poziomach sygnału. Ma to znaczenie w przypadku nowych technologii komunikacyjnych, takich jak LTE czy WiMAX, gdzie wykorzystywane są modulacje o współczynniku szczytu wynoszącym do 12dB. Do najważniejszych zalet układu należy też bardzo mały poziom szumów i bardzo szeroki zakres dynamiczny. Wzmocnienie może być programowane cyfrowo w zakresie od 2 do 18dB z 7-bitową rozdzielczością (0,125dB). Dokładność regulacji wzmocnienia w funkcji temperatury jest 5-krotnie większa niż w przypadku innych podobnych wzmacniaczy i wynosi ±0,1dB dla zakresu od -40ºC do +85ºC. Czas stabilizacji po zmianie wzmocnienia nie przekracza 5ns, co oznacza małą energię przepięć na wyjściu.

LT5554 zawiera różnicowe wejście i wyjście dopasowane do impedancji linii transmisyjnej 50Ω. Pracuje z napięciem zasilania 5V pobierając nominalnie 200mA prądu. Pobór prądu w stanie shutdown wynosi typowo 4mA, a maksymalnie 5,1mA. Układ jest zamykany w 32-wyprowadzeniowej obudowie QFN (5 x 5mm). Ceny zaczynają się od 4,40 USD przy zamówieniach 1000 sztuk.
