Półmostkowy sterownik tranzystorów AAT4910

Półmostkowy sterownik tranzystorów MOSFET do wielofazowych przetwornic DC-DC

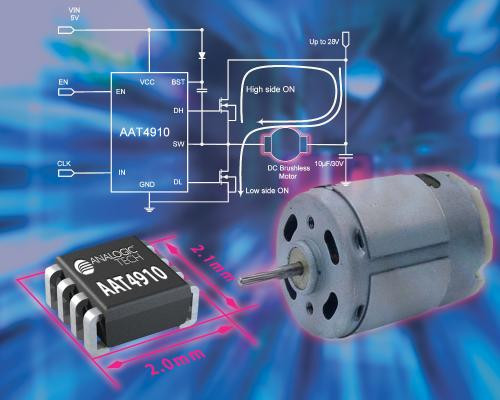

AAT4910 to półmostkowy sterownik tranzystorów MOSFET o małej impedancji wewnętrznej na poziomie 3Ω, przeznaczony do zastosowań w wielofazowych przetwornicach DC-DC. Do jego zalet należy szeroki zakres napięć sterujących (do 28V) oraz duża częstotliwość pracy pozwalająca zmniejszyć wymiary i koszt elementów współpracujących. Układ pracuje z napięciem zasilania 5V. Przełącza dwa N-kanałowe tranzystory MOSFET high-side i low-side zgodnie z poziomami napięć na wejściu sterującym. Jest zamykany w obudowie SC70JW-8 o powierzchni 2,0 x 2,1mm i grubości 1mm. Może pracować w zakresie temperatur otoczenia od -40ºC do +85ºC. Aby zapobiec zniszczeniu sterownika przez zwarty lub wadliwy tranzystor MOSFET, do AAT4910 wprowadzono blok zabezpieczenia termicznego uruchamiany przy wzroście temperatury powyżej +140ºC. Schemat przełączania brake-before-make uniemożliwia równoczesny przepływ prądu przez oba tranzystory w stopniu wyjściowym, znacząco zmniejszając straty w zakresie dużych częstotliwości. Obok wielofazowych przetwornic DC-DC układ może też znaleźć zastosowanie we wzmacniaczach audio klasy D i układach napędowych.
