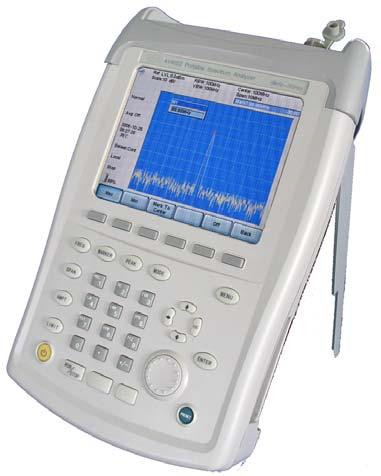

Analizator widma GAO4022

Przenośny analizator widma na pasmo 9 kHz – 3 GHz

Firma GAO Tek posiada w ofercie przenośny analizator widma GAO4022 pracujący w zakresie częstotliwości od 9 kHz do 3 GHz. Jest to niewielkie urządzenie o wymiarach 175 x 280 x 80mm i masie 3kg oferujące parametry typowe dla analizatorów stołowych. Zawiera kolorowy wyświetlacz TFT LCD o przekątnej 6” i rozdzielczości VGA. Wszystkie wewnętrzne filtry RBW/VBW i detektory częstotliwości/wideo zostały zaimplementowane metodami cyfrowymi. Duża wewnętrzna bateria litowa pozwala na 4-godzinny czas pracy w terenie. Połączenie z komputerem PC jest realizowane za pośrednictwem interfejsu RS-232.

Pozostałe parametry:

• rozdzielczość pasma pomiarowego: od 100Hz do 1 MHz,
• pasmo dla sygnałów wideo: od 10Hz do 1 MHz,
• szumy fazowe SSB: <-75dBc/Hz (30 kHz, 1 GHz); <-110dBc/Hz (1 MHz, 1 GHz),
• zakres amplitudy: do 20 dBm,
• maksymalny bezpieczny poziom sygnału: CW +27 dBm; DC ±20V,
• poziom szumu dla zakresu 100 kHz – 500 kHz: <-95 dBm (typ. -100 dBm),
• poziom szumu dla zakresu >500 kHz: <-107 dBm (typ. -115 dBm),
• całkowita niepomność pomiaru poziomu: ±3dB,
• tłumik wejściowy: 0-30dB regulowany w krokach co 10dB,
• MTBF: >3500 godzin.
