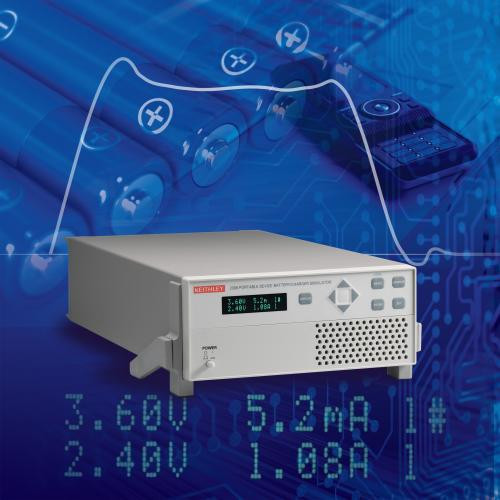

Zasilacz 2308

Dwukanałowy symulator pracy ładowarki/baterii do testowania urządzeń przenośnych

Firma Keithley Instruments oferuje dwukanałowy zasilacz 2308 służący do symulowania pracy ładowarki i baterii. Urządzenie to służy do testowania urządzeń przenośnych projektowanych pod kątem maksymalnego ograniczenia poboru mocy. Szybka odpowiedź impulsowa gwarantuje utrzymanie stałego napięcia wyjściowego przy dynamicznych zmianach poboru prądu występujących podczas przełączania trybów pracy urządzenia, nawet w przypadku długich kabli połączeniowych o dużej indukcyjności.

W przypadku modelu 2308 wahania napięcia wyjściowego nie przekraczają 90mV, a czas regeneracji jest krótszy od 35µs. Dostępne są cztery zakresy prądowe od 5mA do 5A oraz rozdzielczości od 0,1µA do 100µA. Co więcej, dzięki zintegrowanemu przetwornikowi A/C możliwy jest pomiar krótkich impulsów prądowych o czasie trwania od 50µs. Model 2308 może znaleźć zastosowanie zarówno na liniach produkcyjnych, jak też w laboratoriach działów badawczo-rozwojowych.

W przypadku zastosowań produkcyjnych wykorzystywane jest 4-punktowe podłączenie eliminujące rezystancję kabli w sytuacji, gdy urządzenie badane pozostaje w znacznej odległości od symulatora. Duża dokładność w trybie źródła sygnałowego umożliwia testowanie i kalibrację obwodów monitorowania baterii wykorzystywanych w urządzeniach przenośnych. Dwa kanały pomiarowe pozwalają na równoczesną symulację baterii i ładowarki. Co więcej, każdy z kanałów może być wykorzystywany w charakterze obciążenia.

Pozwala to np. na symulację rozładowanej baterii w celu analizy pracy umieszczonego w badanym urządzeniu obwodu ładowania. W przypadku zastosowań w działach badawczo-rozwojowych model 2308 nie tylko zapewnia bardzo szeroki zakres pomiarowy do analizy poboru mocy, ale również udostępnia wyjście analogowe pozwalające na analizowanie wszystkich szczegółów prądu obciążenia zarówno podczas sekwencji startowej, jak też we wszystkich pozostałych trybach pracy.

Możliwe jest dzięki temu łatwe wyznaczenie całkowitego poboru mocy. Ponadto, możliwe jest symulowanie wewnętrznej rezystancji baterii zwiększającej się wraz z jej rozładowywaniem. Dzięki temu można zaobserwować działanie rzeczywistego urządzenia zasilanego z różnych rodzajów źródeł zasilających.

Cena symulatora 2308 wynosi 2795USD.
