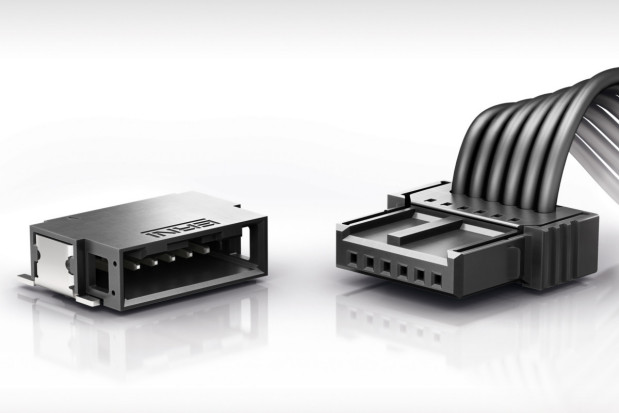

Złącza Erni Microbridge na rynek samochodowy

Firma Erni powiększyła swą ofertę złączy wysokiej jakości o nowe modele MicroBridge o rastrze 1,27 mm. przeznaczone dla motoryzacji. Złącza służą do połączeń przewód - płytka. Zaprojektowano je zgodnie z wymaganiami testów LV214 oraz USCAR - spełniają wysokie wymagania branży motoryzacyjnej, szczególnie pod względem niezawodności połączenia.

Zabezpieczenie typu Koshiri oraz opcjonalny elektryczny kontakt przeznaczony do kontroli poprawności łączenia (CPA - Connector Position Assurance) zwiększają pewność powstania niezawodnego i trwałego połączenia. Mimo niewielkiego rastra (1,27 mm), złącza MicroBridge są bardzo trwałe i, dzięki dwustronnym zatrzaskom, znoszą występujące w pojazdach wibracje.

Kompaktowe wymiary złączy sprawdzają się w aplikacjach o niewielkiej dostępnej przestrzeni. Złącza żeńskie MicroBridge będą dostępne w wersji IDC lub z zaciskanym mocowaniem przewodu. Rodzina obejmuje modele jedno- lub dwurzędowe zawierające od 2 do 40 kontaktów.

Jednorzędowe złącza żeńskie typu IDC dostępne są z prostym i kątowym wyprowadzeniem przewodu, a dwurzędowe wyłącznie z wyprowadzeniem prostym. Złącze męskie do montażu powierzchniowego jest dostępne zarówno w wersji prostej, jak i kątowej, także w wariantach jedno- i dwurzędowych.

Dzięki modułowej konstrukcji, złącza żeńskie mogą być łączone ze złączami męskimi o tej samej liczbie wyprowadzeń, niezależnie od użytej techniki wykonania połączenia (zaciskane lub IDC). Kontakty żeńskie przeznaczone do zaciskania mocowane są w obudowach za pomocą podwójnego zatrzasku. Złącza w wersji IDC mają kontakty umieszczone na stałe w obudowie.

Nowy, przeznaczony do zaciskania kontakt o zamkniętej konstrukcji, zapewnia zwiększoną niezawodność wykonywania połączenia. Wybór dwóch dostępnych form złącza IDC oraz obecność dodatkowego zacisku kabla czynią złącza MicroBridge idealnym rozwiązaniem, spełniającym wyjątkowe wymagania wynikające z trudnych warunków panujących w aplikacjach na rynku motoryzacyjnym.

Kodowanie mechaniczne i kodowanie kolorem to kolejne cechy rodziny, ułatwiające montaż i chroniące przed niepoprawnym połączeniem. Wysoka wytrzymałość na temperaturę, dochodzącą do 150oC, pozwala wykorzystać złącza w miejscach narażonych na silne nagrzewanie, na przykład w bezpośrednim sąsiedztwie diod LED w reflektorze samochodowym.

Prąd znamionowy pojedynczego kontaktu sięga 8,5 A, w zależności od liczby kontaktów i przekroju przewodu. Napięcie znamionowe to 70 V (dla prądu stałego i przemiennego). Złącza można montować zarówno ręcznie, jak i maszynowo.
