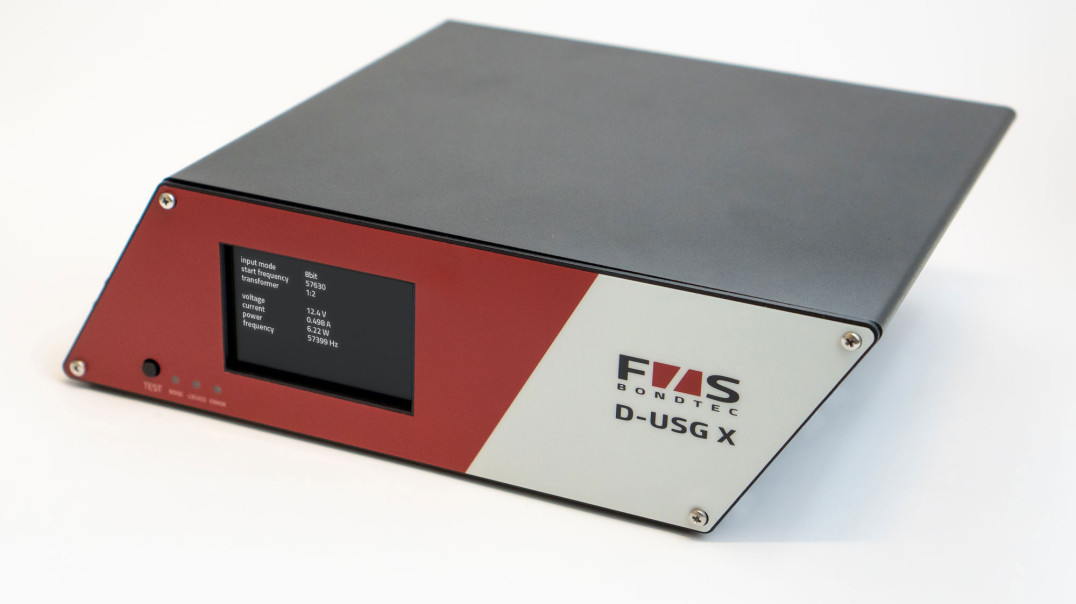

Cyfrowy generator ultradźwiękowy D-USGX

Nowo opracowany przez Bondteka cyfrowy generator ultradźwięków D-USG X doskonale nadaje się do współpracy ze wszystkimi popularnymi przetwornikami do bondingu drutów i taśm ze wszystkich materiałów i przekrojów, o częstotliwościach od 20 do 200 kHz i mocach od kilku mW do 50 W ( inne częstotliwości i wyższe moce są również możliwe na życzenie).

Sercem generatora jest cyfrowy procesor sygnałowy (DSP - digital signal processor), który generuje sinusoidalną oscylację ultradźwiękową w NCO (oscylator sterowany numerycznie) i utrzymuje ją na częstotliwości rezonansowej przetwornika. Ponieważ drgania mechaniczne narzędzia bondującego są tłumione w różnym stopniu podczas procesu bondowania, częstotliwość rezonansowa również nieznacznie się zmienia i dlatego musi być stale dostosowywana. DSP pozwala całkowicie ustawić wszystkie parametry w oprogramowaniu, tj. zachowanie sterowania PLL (Phase Locked Loop - Pętla synchronizacji fazowej ) oraz sterowanie fazą i częstotliwością z dowolnie programowaną parametryzacją PID. Procesor może również zarządzać szeregiem wejść, m.in. wejście USB lub opcjonalnie złącze magistrali komunikacyjnej, a nawet port równoległy.

Istnieje kilka możliwości wyzwalania impulsu bondowania ultradźwiękowego: najprostszy to impuls o stałej amplitudzie i czasie trwania, wyzwalany zewnętrznie przez USB. W bardziej wyrafinowanych zastosowaniach wejście 8-bitowe może służyć do sterowania dowolnym profilem ultradźwięków w czasie rzeczywistym, takim jak wzrost mocy, impulsy ultradźwiękowe na początku bondowania lub impuls hartowania na końcu  bondowania. Impuls ultradźwiękowy można zmienić nawet podczas bondowania, na przykład w celu dostosowania do tworzenia deformacji.

Wszechstronny i inteligentny

Aby monitorować proces bondowania, D-USG X dostarcza cztery śledzone sygnały w całym procesie bondowania i przy częstotliwości próbkowania 20 kHz: częstotliwość ultradźwięków, faza, napięcie i prąd.

Pozwala to na dokładne monitorowanie procesu bondowania, ale nie tylko: można go również kontrolować za pomocą różnych algorytmów, w tym niestandardowych lub nowo opracowanych.

Klasyczne sterowanie prądem lub napięciem jest tak samo możliwe jak sterowanie mocą lub ich kombinacje.

Ale D-USG X może zrobić znacznie więcej niż „tylko” bondowanie: jest to pierwsze urządzenie, które jako opcję oferuje doskonałe możliwości diagnostyczne stanu przetwornika. Zaprogramowane przemiatanie częstotliwości monitoruje pozycję i intensywność rezonansu przetwornika, dzięki czemu łatwo wykrywa uszkodzenia lub procesy starzenia przetwornika, a także problemy spowodowane nieprawidłowym mocowaniem przetwornika lub narzędzia do bondowania. Kontrole te można bez wysiłku przeprowadzać i regularnie dokumentować, co znacznie ułatwia zapewnienie jakości procesu bondowania.
