Skuteczność ekranowania obudowy elektronicznej zależy nie tylko od właściwości użytych materiałów konstrukcyjnych, ale przede wszystkim od zachowania pełnej ciągłości elektrycznej na stykach jej elementów. Uszczelki typu Fabric Over Foam (FOF) stanowią kluczowe rozwiązanie technologiczne, które eliminuje ryzyko przenikania zakłóceń przez szczeliny montażowe i konstrukcyjne.
Eliminacja szczelin w obudowach urządzeń
Nawet najbardziej zaawansowany układ elektroniczny może nie spełniać norm kompatybilności elektromagnetycznej, jeżeli jego obudowa posiada nieszczelności. Miejsca takie jak połączenia paneli, drzwi szaf sterowniczych czy okolice złączy stanowią potencjalne punkty osłabienia systemu. Przez niewielkie szczeliny pole elektromagnetyczne może swobodnie przenikać na zewnątrz lub do wnętrza urządzenia, co jest szczególnie zauważalne przy wysokich częstotliwościach. Skuteczne ekranowanie wymaga zatem nie tylko fizycznego zamknięcia obudowy, ale przede wszystkim zapewnienia trwałej drogi przewodzącej pomiędzy wszystkimi jej komponentami.

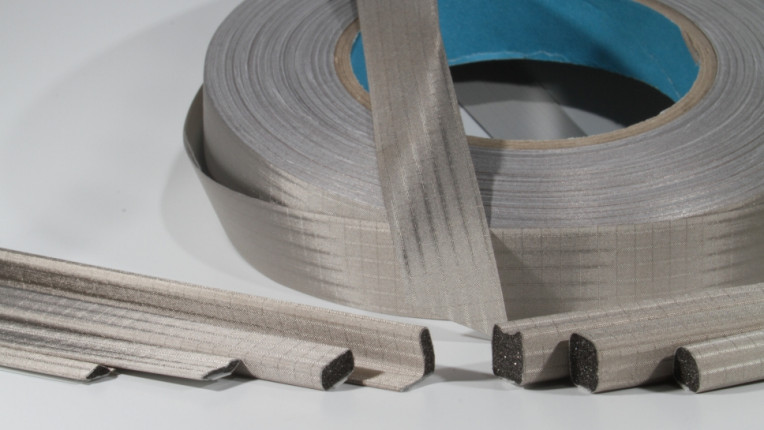

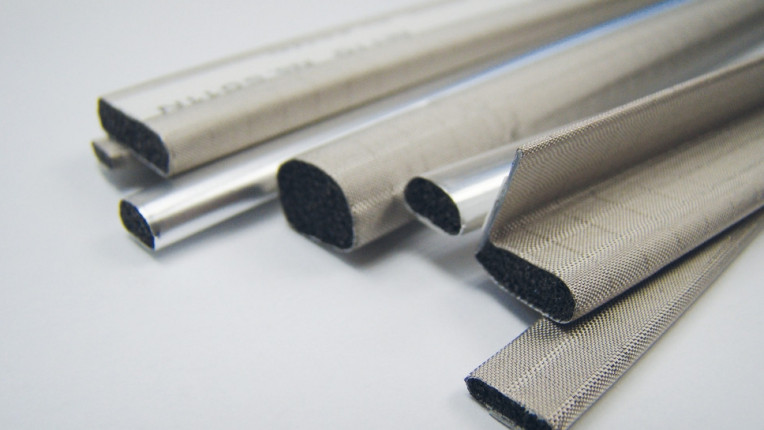

Charakterystyka i budowa rozwiązań typu Fabric Over Foam
Konstrukcja uszczelek FOF opiera się na połączeniu dwóch materiałów o odmiennych właściwościach. Rdzeń wykonany z elastycznej pianki zapewnia odpowiednie parametry mechaniczne, takie jak zdolność do amortyzacji oraz dopasowanie do nierówności powierzchni. Zewnętrzna warstwa w postaci metalizowanej tkaniny odpowiada za parametry elektryczne. Taka budowa pozwala rozwiązać problem kompromisu między miękkością materiału a stabilnością kontaktu elektrycznego. Dzięki niskiej sile kompresji uszczelki te nie wymagają dużego docisku, co ułatwia montaż oraz późniejsze serwisowanie urządzeń bez ryzyka odkształcenia elementów konstrukcyjnych.
Praktyczne zastosowanie i dobór uszczelnień
Technologia FOF obejmuje szeroki zakres wariantów, co pozwala na ich precyzyjne dopasowanie do specyfiki danej aplikacji. Dostępne są profile o różnych przekrojach, a także elementy wycinane pod konkretne wymiary złączy. W ofercie firmy ARIZO znajdują się również uszczelnienia pokryte folią aluminiową, które łączą wysoką skuteczność ekranowania z elastycznością piankowego rdzenia. Rozwiązania te znajdują zastosowanie w szerokim spektrum urządzeń, od drobnej elektroniki po rozbudowane systemy telekomunikacyjne i przemysłowe. Kluczowym aspektem jest uwzględnienie doboru uszczelnienia już na wstępnym etapie projektowania, co pozwala uniknąć problemów podczas końcowych testów kompatybilności elektromagnetycznej.
Źródło: ARIZO Sp. z o.o.
Więcej na arizo.com.pl
