Uniwersalna płytka PCB do szybkiego prototypowania systemów IoT i embedded

Nowa uniwersalna płytka prototypowa PCB umożliwia szybką weryfikację koncepcji projektowych w systemach wbudowanych oraz rozwiązaniach Internetu Rzeczy. Platforma integruje cztery stabilizowane źródła zasilania, liczne interfejsy komunikacyjne oraz zapewnia pełną kompatybilność z modułami Raspberry Pi i Arduino Nano. Konstrukcja wspiera montaż SMD oraz THT, oferując projektantom 232 pola lutownicze i elastyczność w doborze komponentów.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

Uniwersalna płytka drukowana do szybkiego prototypowania urządzeń elektronicznych

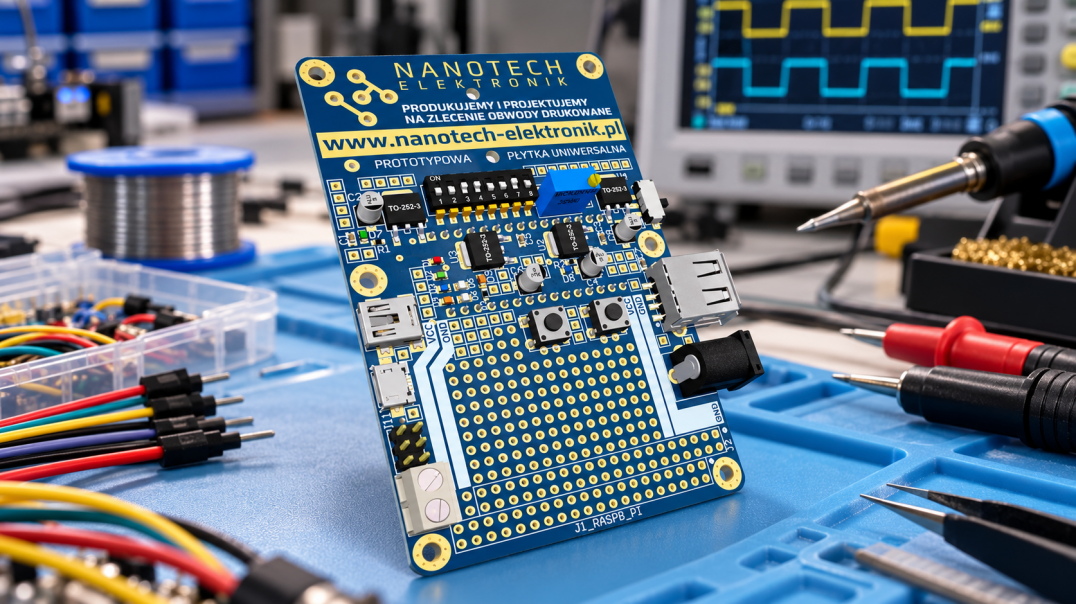

Profesjonalne narzędzie w postaci uniwersalnej płytki PCB umożliwia efektywną weryfikację koncepcji projektowych na wczesnym etapie rozwoju systemów elektronicznych. Rozwiązanie to integruje kluczowe interfejsy oraz systemy zasilania, wspierając tworzenie zaawansowanych urządzeń, w tym rozwiązań z zakresu Internetu Rzeczy (IoT).

Charakterystyka układu zasilania i możliwości montażowych

Konstrukcja oferuje szerokie możliwości w zakresie zasilania, dysponując czterema stabilizowanymi źródłami napięcia o wartościach 1.8 V, 3.3 V, 5 V oraz wyjściem regulowanym. Stan pracy każdego z nich sygnalizowany jest diodami LED. Dodatkowo przewidziano miejsce na montaż komory bateryjnej dla dwóch ogniw litowo-jonowych lub alkaliczno-manganowych. System może być zasilany zewnętrznie poprzez złącze DC jack lub listwę zaciskową wyposażoną w dedykowany przełącznik. Płytka wspiera montaż powierzchniowy (SMD) oraz przewlekany (THT), pozwalając na obsadzenie komponentów po jednej lub obu stronach laminatu, co znacząco zwiększa elastyczność projektową.

Kompatybilność systemowa i interfejsy komunikacyjne

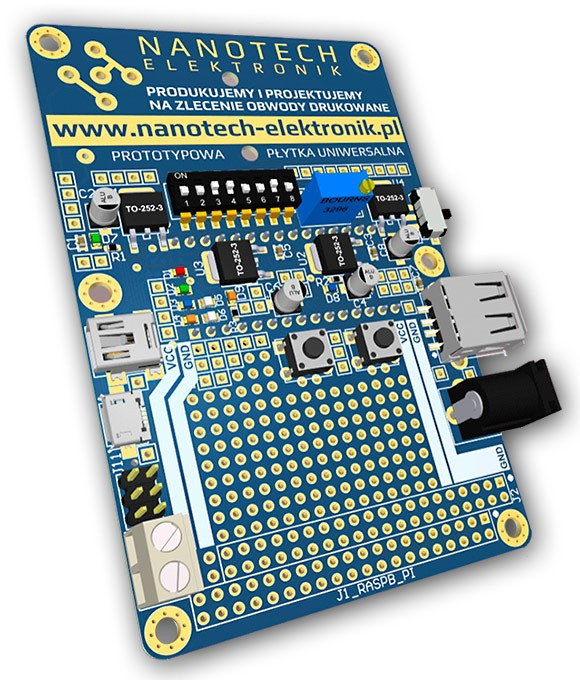

Urządzenie charakteryzuje się wysoką kompatybilnością z popularnymi platformami obliczeniowymi, takimi jak Raspberry Pi 3, Raspberry Pi Zero oraz moduł Arduino Nano, dla którego przygotowano niezbędne połączenia i komponenty. Warstwa komunikacyjna obejmuje trzy porty USB w standardach typu A, mini B oraz micro, a także złącze programowania systemów docelowych w standardzie ISP. Do dyspozycji projektanta oddano 232 pola lutownicze, z czego 88 zarezerwowano dla linii zasilania i uziemienia. Interfejs użytkownika uzupełniają dwa przyciski typu tact switch, ośmiopozycyjny przełącznik DIP oraz sześć diod LED w obudowach SMD. Stabilność mechaniczną całej konstrukcji zapewnia osiem otworów montażowych, z których dwa mogą służyć do przytwierdzenia komory baterii.



Źródło: Nanotech Elektronik Sp. z o.o.

Więcej na www.nanotech-elektronik.pl
