Przetwornice częstotliwości wysokiego napięcia FRENIC4600 FM6e jako sposób na optymalizację kosztów energii
Wdrażanie systemów regulacji prędkości obrotowej w układach napędowych wysokiego napięcia stanowi kluczowy element strategii ograniczania poboru energii elektrycznej. Zastosowanie przetwornic częstotliwości w urządzeniach takich jak wentylatory czy pompy pozwala uzyskać znacznie wyższą sprawność całkowitą w porównaniu do metod mechanicznych, co przekłada się na szybki zwrot kosztów inwestycji.
Charakterystyka techniczna i wydajność systemu
Przetwornice FRENIC4600 FM6e marki Fuji Electric bazują na zaawansowanej topologii 3-poziomowych przetwornic napięciowych PWM. Rozwiązanie to gwarantuje sprawność urządzenia przekraczającą 96% oraz wysoki współczynnik mocy, osiągający wartość 0,95. Napięcie wyjściowe przetwornicy jest równe napięciu wejściowemu, co stanowi istotny parametr techniczny tej topologii. Dzięki niskiej zawartości harmonicznych w napięciu wyjściowym system umożliwia wykorzystanie standardowych kabli o długości do 1000 m bez konieczności stosowania dodatkowych filtrów. Technologia ta jest w pełni kompatybilna z dotychczas używanymi silnikami klatkowymi, nie wymagając przy tym stosowania izolowanych łożysk.
Urządzenia charakteryzują się wysoką kulturą pracy i elastycznością. Zakres regulacji częstotliwości wyjściowej wynosi standardowo od 0 Hz do 72 Hz, z możliwością opcjonalnego rozszerzenia do 200 Hz. W normalnych warunkach eksploatacji przetwornice oferują przeciążalność na poziomie 110% prądu znamionowego przez 60 sekund. System może pracować zarówno w pętli otwartej, jak i zamkniętej z wykorzystaniem enkodera, co pozwala na precyzyjne sterowanie silnikami asynchronicznymi oraz synchronicznymi w wymagających aplikacjach, takich jak młyny, kruszarki czy kompresory.
Zakresy mocy i parametry eksploatacyjne

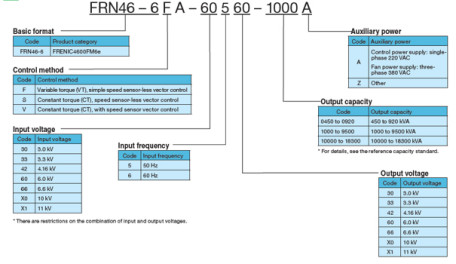

Przetwornice serii FRENIC4600 FM6e są dostosowane do pracy z szerokim spektrum napięć zasilających: 3,3 kV, 4,16 kV, 6 kV, 6,6 kV, 10 kV oraz 11 kV. Moc nominalna jednostek jest ściśle powiązana z napięciem pracy i wynosi od 450 kVA (dla 6 kV) do rekordowych 18300 kVA (dla 11 kV). Tak szeroki typoszereg pozwala na precyzyjne dopasowanie urządzenia do konkretnych wymagań obiektowych.

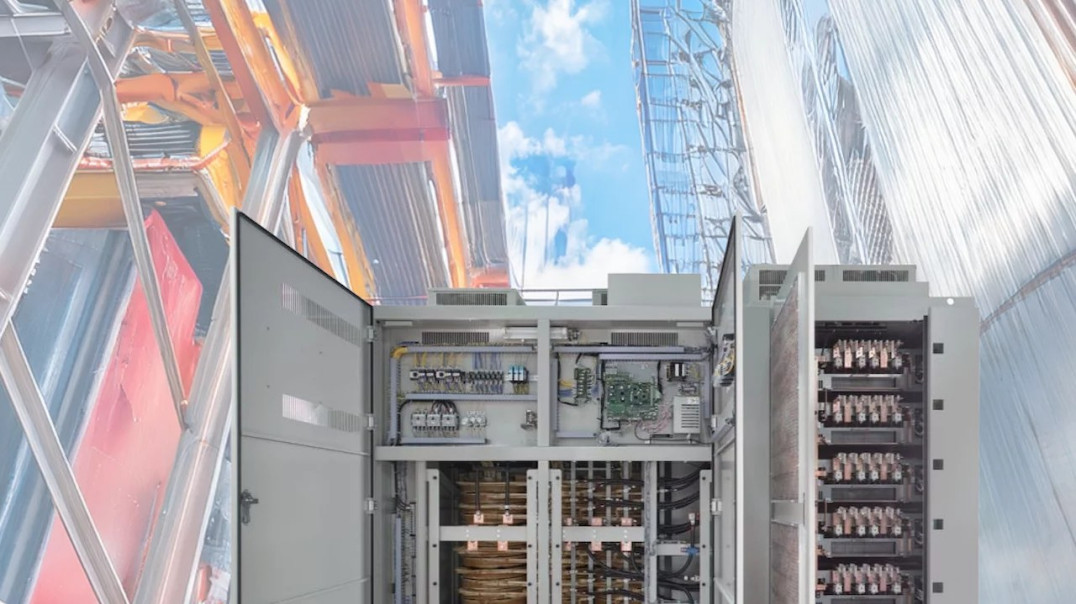

Konstrukcja inwertera została zoptymalizowana pod kątem łatwości serwisowania. Zastosowanie standardowych modułów IGBT na niskie napięcie oraz systemu plug&play sprawia, że czas przywrócenia urządzenia do pracy po awarii wynosi zazwyczaj od kilku do kilkunastu minut. Istotną zaletą cel 3-poziomowych jest brak konieczności natychmiastowego mostkowania (by-pass) uszkodzonego elementu, co odróżnia tę technologię od inwerterów 2-poziomowych.
Diagnostyka i komunikacja sieciowa
Zarządzanie pracą przetwornicy oraz diagnostyka odbywają się za pośrednictwem profesjonalnego panelu HMI. Urządzenia mogą zostać zintegrowane z nadrzędnymi systemami sterowania poprzez popularne interfejsy komunikacyjne, takie jak ModbusRTU, Profinet lub Profibus-DP. Na rynkach Polski, Czech i Słowacji dystrybucję oraz pełne wsparcie techniczne, obejmujące doradztwo, ofertowanie i szkolenia, zapewnia firma Amtek.
Źródło: Amtek Polska Sp. z o.o.
