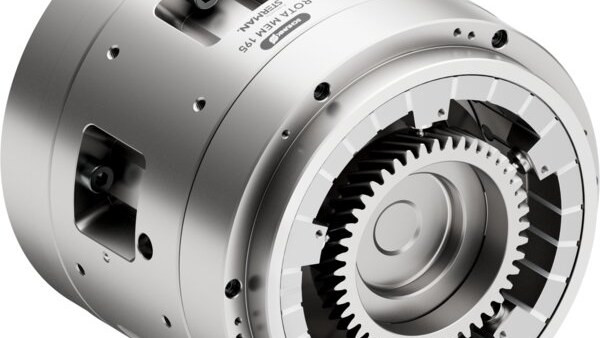

Uchwyty membranowe ROTA MEM – precyzyjne mocowanie w zakresie mikrometrów
Uchwyty membranowe ROTA MEM firmy SCHUNK to rozwiązanie przeznaczone do zastosowań tokarskich, szlifierskich i pomiarowych, w których konwencjonalne uchwyty nie są w stanie sprostać wymaganiom dotyczącym dokładności. Zapewniają dokładność bicia, stabilność wymiarową i jakość powierzchni w zakresie mikrometrowym.
Zasada działania i przewaga nad rozwiązaniami konwencjonalnymi
Kluczowym elementem konstrukcji jest stosunkowo miękka membrana, która umożliwia równomierne rozłożenie sił mocowania bez promieniowych skoków siły. Dzięki temu uchwyty ROTA MEM skutecznie kompensują drobne niedoskonałości kształtu detali, co czyni je szczególnie odpowiednimi do obróbki elementów cienkościennych i delikatnych, narażonych na odkształcenia przy zastosowaniu tradycyjnych metod mocowania.
Niewielki wpływ siły odśrodkowej to kolejna istotna cecha tej konstrukcji. Możliwe jest stosowanie wysokich prędkości obrotowych przy jednoczesnym zachowaniu niemal niezmienionej siły mocowania, co bezpośrednio przekłada się na stabilność procesu i jakość obrabianej powierzchni.
Niezawodność i trwałość w produkcji seryjnej
Uchwyty membranowe ROTA MEM charakteryzują się powtarzalną siłą mocowania i zdefiniowanym stykiem, co zapewnia wysoki stopień niezawodności procesu. Zmniejszone wzbudzanie drgań oraz równomierne osadzenie detalu stabilizują przebieg szlifowania i obróbki wykańczającej, a ochrona obrobionych powierzchni sprawia, że uchwyty nadają się do mocowania elementów po końcowych operacjach technologicznych.
Kompaktowa konstrukcja zapewnia maksymalne swobody okręgu wychylenia i przestrzeń dla narzędzi. Dzięki zastosowaniu rozwiązań ograniczających zmęczenie materiału, w optymalnych warunkach uchwyty osiągają kilka milionów cykli mocowania, co czyni je wydajnym narzędziem w produkcji seryjnej.
Źródło: SCHUNK Intec Sp. z o.o.
